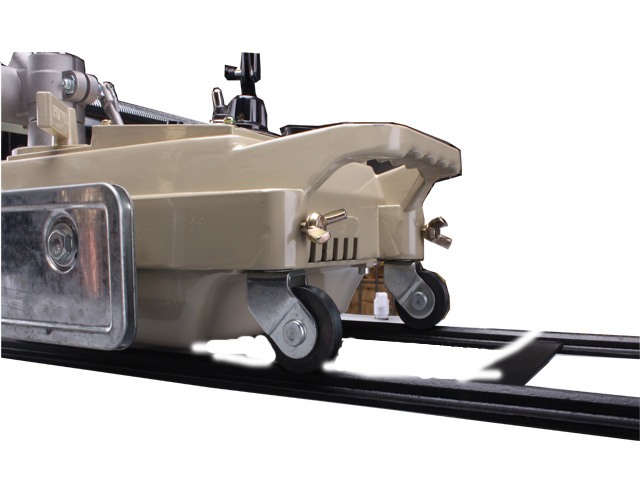

“CG1-30”小车式气体切割机是华威公司切割系列产品之一。该机器内部结构设计合理、外表美观大方。在听取了顾客的建议,经过技术研讨,对此产品进行多项技术革新和工艺改进。本机采用了新型材料和零件加工工艺的严格要求从而使机器的可操作性和耐用性、隔热能力都得到了大大的提高。
1.输送气体的软管:一共三根,分别为燃气;预热氧和切割氧 |
|
8. 气体分配器 |
9.离合手柄:手柄尖的一头对齐“STOP” 为分离;对齐“START”为合上。 |
||
2.横移手轮:调节割炬的水平位置 |
|
10. 主机 |
3.横移齿条 |
|
11. 调速旋钮 |
4.割炬垂直调节手轮 |
|
从“0”到“10”速度加快,反之则减小 |
5.割嘴 |
|
12. 电源插座 |
6.隔热板:阻碍因切割所产生的热量扩散倒机器内部 |
|
13. 万向轮 |
7. 燃气二通阀:调节气体流量的大小 |
|
|
技术规格
1.重量(主体部件) |
:16kg |
附件 |
:7.8kg |
2.装置尺寸 |
:435×210×240mm |
3.调速控制 |
:可控硅控制 |
4.电源 |
:交流 220V±10% 50HZ |
5.切割速度 |
:50~750/mm/min |
6.切割厚度 |
:5-100mm |
7.坡口角度 |
:0-45° |
8.切割圆直径 |
:ø200-ø2000mm |
9.割嘴 |
:G02(适用于乙炔),G03(适用于丙烷) |
10.电机 |
:直流 110V 50HZ 30W 转速4200r/min |
装箱单
将装置小心地从包装箱中取出。
首先,检查各部件以确认其完整无缺。
下列为验收的标准单割炬配置零部件清单。
1.主机 |
1台 |
|
2.割炬气路总成 |
1套 |
|
3.移动总成 |
1套(包括左右、上下移动总成和齿条) |
|
4.割嘴(按用户需求任选一种) |
1.GO2:(乙炔) |
3只 |
2.GO3:(丙烷) |
3只 |
|
5.电源线 |
1条 |
|
6.说明书,合格证 |
各1份 |
|
7.进气接头/压帽 |
2副 |
|
8.球头螺丝M4 |
2只 |
|
随机的标准附件 |
||
1.割圆总成 |
1套 |
|
2.导轨 (按客户需求任意选定一种) |
1)凸槽2根(每根1.8米) |
|
2)凹槽导轨1根(1.8米) |
||
选购附件 |
凹槽导轨2根(1.2米) |
