“CG2-2700”摇臂式自动仿形气体切割机是基于实现生产中经济实用,为大形工件切割而设计开发的。 该机器集普通仿形切割机之所长,可在所有工作现场使用。CG2-2700结构坚固,切割精度高,该机操作简便,附助工作少,准确、高效的仿形能力而且可连续工作。强力磁导轮能够精确跟踪各种形状,该机安装轨道后可轻松的前后移动。其操作简便,单人可同时操作多台机器。

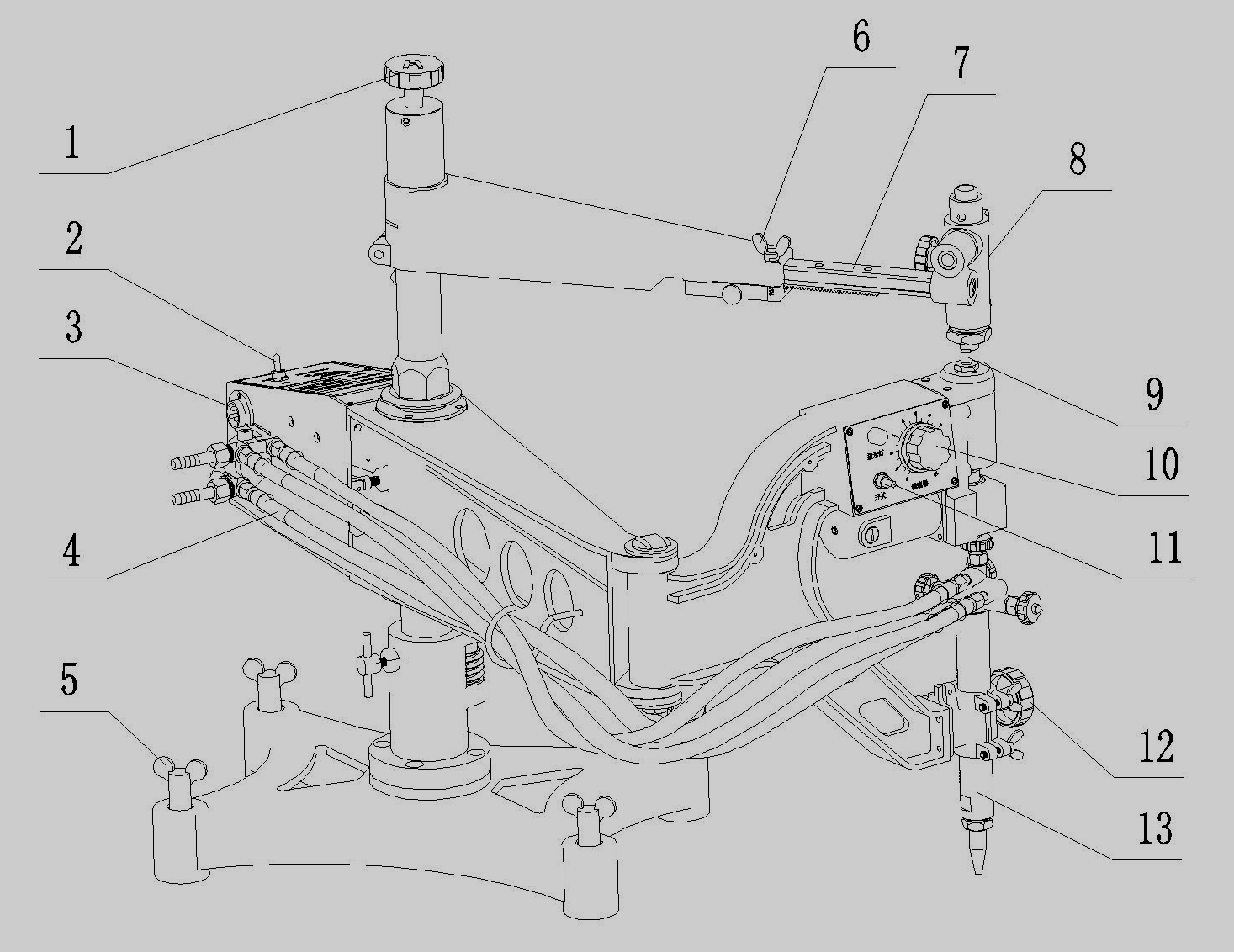

1.形臂锁定手柄 旋松手柄后,形臂可转换360°方位。 |
|
6.速度控制旋钮:沿“10”方向旋转该钮可使装置移动加快,沿“0”方向则使移动减慢。 |
|
||
2.燃气进气管 |
|
7.横移手轮: 调节样板架水平距离 |
3.氧气进气管 |
|
8.调节手轮:调节样板架垂直距离 |
4.压力开关进气管: 压力开关与切割氧阀通过互锁控制。 |
|
9.电机正/反转换开关 |
10.直流电机 |
||
5.电源开关:在接通电源前,此开关要位于关闭状态。 |
|
11.磁性头 12.喷嘴 |
13.割炬总成 14. 电源插座 |
技术规格
1.重量(主体部件) |
:114千克 |
附件 |
: 16 千克 |
2.装置尺寸 |
:1300 毫米×480 毫米×800 毫米 |
3.标准磁滚轮直径 |
:直径10毫米 |
4.电源 |
:交流 220V±10% |
5.速度控制方法 |
:可控硅控制 |
6.切割速度 |
:50毫米/分钟-750毫米/分钟 |
7.切割厚度 |
:8毫米-100毫米(标准附件) |
8.马达 |
:直流110伏3600转/分钟 |
9.切割直线长度 |
: 2500毫米 |
10.切割最大圆尺寸 |
: 2700毫米 |
11.切割最大正方尺寸 |
: 1900X1900毫米 |
装箱单
将装置小心地从包装箱中取出。首先,检查各部件以确认其完整无缺。下列为应收的标准零部件清单。
标准包装 |
|
1)主体部件 |
:1套 |
2)标准割炬总成 |
:1套 |
3)平衡锤 |
:1个 |
4)割嘴(G02或G03型#1,2、3,) |
:各1只 |
5) 平衡杆 |
: 2 根 |
6) 进气接头 |
: 1 套 |
7) 说明书,合格证 |
: 各1份 |
8) 电源电缆 |
: 1套 |
