“CG2-150B(导轨式)”仿形切割机是高效、经济的切割机新产品,该机器内部结构设计合理；外表美观大方。机身采用铝锭精密压铸而成。按样板可切割各种零件图形，切割表面质量好，精度高，适用于批量生产同一形状切割零件。机身较小，而切割范围广，不仅适合企业工厂使用，也适合野外工作。除适用性外，还具备许多优越性：调速系统采用了具有优越性的可控硅整流器具有以下特点：能在规定的范围内均匀调速，而不会以使电动机性能发生变化，速度控制也很稳定。用较小的控制电压能直接电动机转速，其控制能损耗很小。电气系统部分的升温对电机影响很小，使用寿命长且维修方便。割炬位于基臂下面，当基臂沿样板边缘板移动，割炬可以正确地割出与样板相同的形状。
|

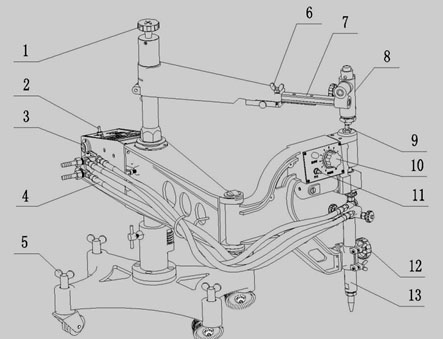

1.形臂升降手轮：松开形臂栓紧螺丝，调节该手轮可使形臂总成总升总降。 |
|
7.横移杆：在横移杆的断面上设有标尺，可参照刻度对模板进行水平调节。 |
|
2.电源开关 3.电源插座 |
|
8.样板架：用于固定样板，还可以垂直调节板的上下高度。 |
|
4.输送气体的软管：安装在分配器与割炬之间，共四根。分为预热氧、切割氧、燃气和压力开关供气。 |
|
9.磁性头 |
|
|
10.调速旋纽：沿“10”方向旋转该钮可使装置移动加快。 |
|
|
5.底脚螺丝：在钢板上调节机器水平 |
|
11.方向调节开关：改变机器磁性头的旋转方向。 |
|
6.形臂横移杆锁定螺丝：当模板的位置选定后,通过锁定螺丝将横移杆锁定在形臂内。 |
|
12．割炬升降手轮 |
|
|
13．割炬 |
技术规格
|
1.重量（主体部件） |
：61.5 kg |
|
2.装置尺寸 |
：1190×335×870mm |
|
3.调速控制 |
：可控硅控制 |
|
4.电源 |
：220V 50HZ |
|
5.切割速度 |
: 50～750/mm/min |
|
6.切割厚度 |
: 5～100mm |
|
7.切割圆直径 |
: ø20～ø600mm |
|
8.切割直线长度 |
：1200mm |
|
9.切割长方形尺寸 |
：400mm×900mm, 450mm×750mm |
|
10.电机 |
: 55/ZYT DC110V24W 转速3600r/min |
装箱单
将装置小心地从包装箱中取出。检查各部件以确认其完整无缺。下列为标准配置零部件装箱清单。
|
1.主机 |
1台 |
|
2.割炬气路总成 |
1套 |
|
3.割嘴 |
3只(乙炔) |
|
4.电源线 |
1条 |
|
5.说明书,合格证 |
各1份 |
|
6.进气接头 |
1套 |
|
标准附件 |
|
|
1.割圆装置 |
1套 |
|
2.平衡锤 |
1套 |
|
3.圆盘样板 |
1个 |
