GPK系列气动管道端口坡口机内胀式

GPK系列坡口机专为钢管的倒角、焊接坡口的切削而设计。其采用气动马达作为动力,内涨式结构,自动定位钢管中心,操作方便。本机可对钢管进行倒角、焊接坡口及法兰平面进行加工。无论管壁厚薄,其加工性能与效率比起传统工艺都有着不可替代的优势。

ISY series internal expanding pipe cutter is a light cutter. It is designed for beveling of pipes, the diameters of which are Φ28~Φ360mmIt adopts AC220V motor and internal expanding structure. It is easy to operate it. This technique is advanced. The machine can do groove cut and face-flange cut. The processing technique is superior to traditional technique

视频

描述

GPK系列坡口机专为钢管的倒角、焊接坡口的切削而设计。其采用气动马达作为动力,内涨式结构,自动定位钢管中心,操作方便。本机可对钢管进行倒角、焊接坡口及法兰平面进行加工。 无论管壁厚薄,其加工性能与效率比起传统工艺都有着不可替代的优势。





 GPK-28 & GPK-80 各部件

1. 拉杆:控制涨紧块伸缩的主要部件

2.锁紧螺母: 转动锁紧螺母,将实现涨紧块的伸缩,让设备与钢管固定

3.花键主轴

4.进给手轮装置:工作时,转动进给手轮将实现进刀或退刀

5.前端手柄

6.主机体

7.刀盘:刀片安装在刀盘上,完成切削过程

8.刀片:切削加工用刀具,用户根据坡口角度要求选择相应的刀片。

9.涨紧块:根据钢管内径选择合适的涨紧块,通过拉杆将设备固定在被加工钢管内壁上

10.涨紧螺帽

11.涨紧螺丝:与紧固螺母一起固定涨紧块的轴向位置

12.行星减速箱

13.气动马达

14.消音器

15.气阀手柄

16.气阀

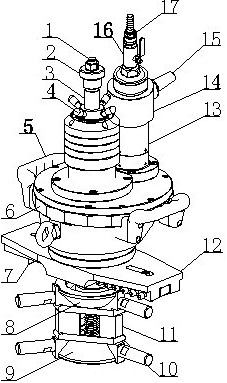

立式 GPK-150,GPK-250,GPK-351,GPK-630 各部件

1. 拉杆:控制涨紧螺杆伸缩的主要部件

2. 锁紧螺母:转动锁紧螺母,将实现涨紧螺杆的伸

缩,让设备与钢管固

3. 进给螺杆

4. 进给手轮装置:工作时,转动进给手轮将实现进刀或

退刀

5. 手提手柄: 搬运设备时应抓住把手

6. 主机体

7. 刀片

8. 上锥体

9. 下锥体

10. 涨紧螺杆:根据钢管内径选择合适的涨紧螺杆,

  通过拉杆将设备固定在被加工钢管内壁上

11. 涨紧板

12. 刀盘:刀片安装在刀盘上,完成切削过程

13. 行星减速箱

14. 气动马达

15. 消音器

16. 阀门

17. 进气快速接头





GPK-250-II,GPK-351-II,GPK-630-II,GPK-850-II 各部件

1. 拉杆:控制涨紧块伸缩的主要部件

2.锁紧螺母: 转动锁紧螺母,将实现涨紧块的伸缩,让设备与钢管固定

3.花键主轴

4.进给手轮装置:工作时,转动进给手轮将实现进刀或退刀

5.主机体

6. 手提手柄: 搬运设备时应抓住把手。

7.进刀装置

8. 上锥体

9.涨紧板

10.涨紧螺杆:根据钢管内径选择合适的涨紧螺杆,通过拉杆将设备固定在被加工钢管内壁上。11.涨紧螺丝:与紧固螺母一起固定涨紧块的轴向位置

11.下锥体

12.行星减速箱

13.气动马达
