“HK-200”改进型是高精度小圆专用气体切割机,在基座配有强力电磁铁,可以牢固的吸附在钢板上,实现了倾斜面或垂直面的圆形切割,减少对工件的吊装。气路采用了无限旋转气体分配器,保证在切割过程中软管永不缠绕。在割圆的同时还可以进行坡口的切割。该机轻便易携带,带有圆心定位装置,操作方便灵活。

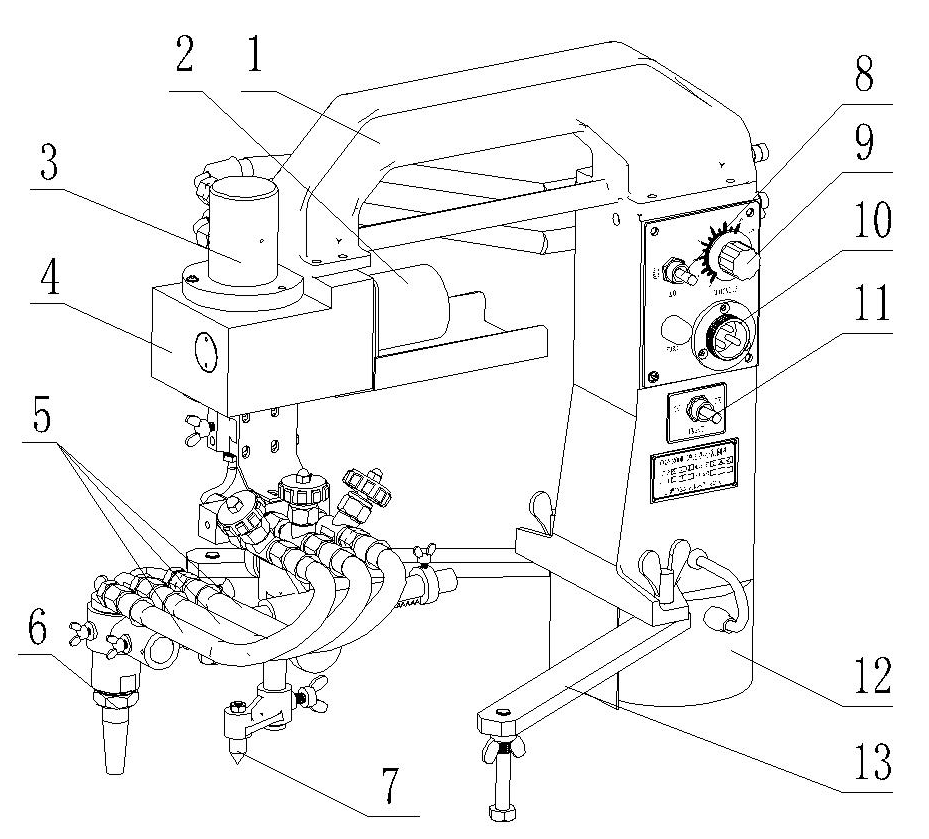

1. 把手 |
8. 电机正/反转换开关 |
2.电机 |
改变切割方向,中间为停止位置。 |
3. 无限旋转气体分配器 |
9.调速手轮 |
保证在切割过程中软管永不缠绕。 |
调节机器行走速度 |
4.齿轮箱 |
10.电源插座 |
5. 输送气体的软管。 |
11.电磁铁开关 |
6. 割炬 |
12.电磁铁 |
7.顶尖:此顶尖插入圆中心的冲孔中。 |
13. 支脚:保持装置平衡。 |
技术规格
1.重量(主体部件) |
:11.5千克 |
2.装置尺寸 |
:450(L)×395(H)×360(W)毫米 |
3.速度控制方法 |
:SCR控制 |
4.电源 |
:交流 220V±10% |
5.切炬旋转速度 |
:0.5~6.5 转/分钟 |
6.切割厚度 |
:5-30毫米 |
7.坡口角度 |
:0~45° |
8.切割圆直径 |
:Φ40~Φ200毫米 |
9.气体 |
: 适用于氧气,乙炔气或液化石油气 |
10.电机 |
: 直流24V 15W 5000转/分钟 |
11.固定方式 |
: 电磁铁(工作吸附力150Kg/0mm) |
装箱单
将装置小心地从包装箱中取出。首先,检查各部件以确认其完整无缺。下列为应收的标准零部件清单。
1.标准包装 |
||
1)主体部件 |
1台 |
|
2)割嘴(根据用户 需求任选一种) |
1)G02 1#、2#、3#(适用于乙炔) |
各1只 |
2)G03 1#、2#、3#(适用于丙烷) |
各1只 |
|
3) 进气接头 |
1 套 |
|
4)开口扳手 |
1把 |
|
5) 说明书,合格证 |
各1份 |
|
6) 电源电缆 |
1套 |
|
7) 保险绳,保险扣 |
各1只 |
|
8) 十字螺丝刀 |
1把 |
