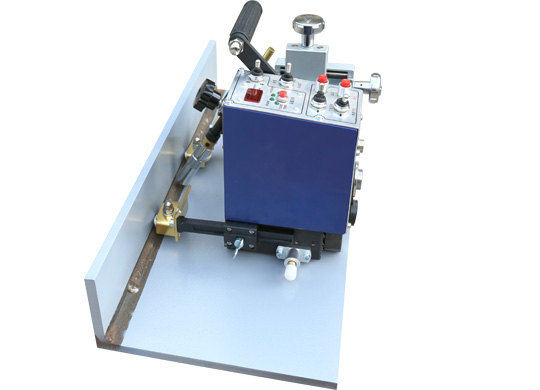

HK-5B型焊接小车是适用于间断或者连续的水平角焊结构的焊接自动装置。焊接/非焊接区间的实际距离显示在显示屏上，其控制开关的上下调节设定焊接与非焊接的距离。焊接与非焊接的距离是用电机与控制器控制，尺寸的精密度高，运行速度均匀，可实现精密焊接。非焊接状态下的小车行走速度为最大值是1900mm./min。

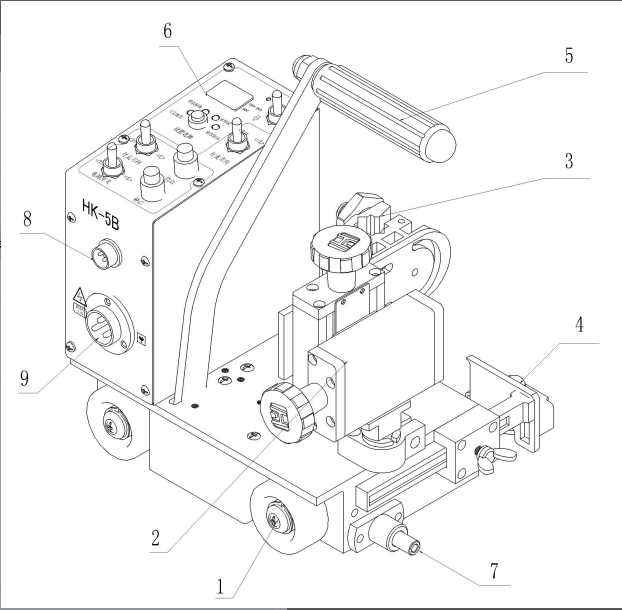

1. 驱动轮 2. X-Y滑块 3. 焊枪夹持器
4. 导向轮 5. 磁控手柄 6. 电器控制箱
7. 感应停止开关 8. 焊枪接口 9. 电源插座

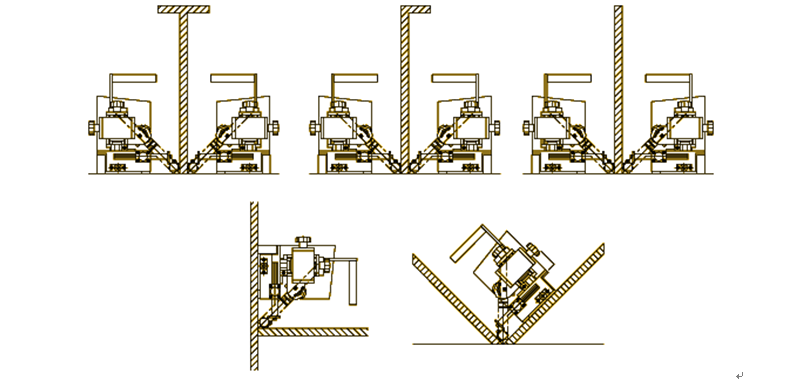

适用环境
主要技术参数
|
1. 重量 |
8.3Kg |
||
|
2. 外形尺寸 |
320mm×230mm×290mm |
||
|
3. 电源 |
DC 24V |
||
|
4. 驱动方式 |
橡胶轮四轮驱动 |
||
|
5. 焊接速度 |
150～1900mm/min（以数码管显示） |
||
|
6. 焊枪调整范围 |
上下 |
60mm |
|
|
前后 |
60mm |
||
|
作业角调节范围 |
±45° |
||
|
进行角调节范围 |
±10° |
||
|
7. 操作功能 |
选择行走方向 |
左和右 |
|
|
收弧时间设置 |
0～3.5 S |
||
焊接参数
|
焊丝直径 焊接参数 |
Φ1.2mm |
Φ1.4mm |
Φ1.6mm |
|
|
电流（A） |
平焊 |
120-300 |
150-380 |
180-430 |
|
平角焊 |
120-280 |
150-320 |
180-380 |
|
|
横焊 |
120-280 |
150-300 |
180-330 |
|
|
电压（U） |
① U＝14+0.051 ② 300A以下时U=0.041+16±1.50 ③ 300A以上时U=0.041+20±2.0 |
|||
|
喷嘴与工件间的距离（H） |
200A以下时 H=10～15mm 200～350A时 H＝15～20mm 350～500A时 H＝20～25mm |
|||
|
焊丝伸出长度（L） |
一般取焊丝直径的１０倍左右，即L=10d |
|||
装箱清单
将装置小心地从包装箱中取出。
首先，检查各部件以确认其完整无缺。
|
1. |
主机 |
1台 |
|
2. |
稳压电源（220V/20M） |
1只 |
|
3. |
标准电源线 220V/20M |
1根 |
|
4. |
2P焊枪控制线500mm |
1根 |
|
5. |
保险丝 220V/2A |
2只 |
|
6. |
内六角扳手 |
1套 |
|
7. |
说明书 |
1份 |
|
8. |
合格证 |
1份 |
