HK-12MAX-3-S 低速焊接/高速切割多功能焊接小车带摇摆头

HK-12MAX-3-S标准/高速两用型摇摆焊接小车采用高强度铝锭材料,精密压铸制作,结构设计合理,行走稳定性好。本装置调速系统采用机械式双锥无级变速系统调速,调速更直观。驱动电机采用进口交流电机,自带冷却风扇,无须更换碳刷。本小车在标准速度运行时,可搭载二氧化碳气体保护焊焊炬,配合焊接控制盒和焊接摇摆器可进行自动摇摆焊接工作;也可装置火焰切割割炬进行切割加工。除标准速度外,如切换到高速行走速度模式,还可以搭载等离子割炬进行等离子切割。其主要优点有:减少劳动强度,改善作业环境,提高工作效率,是手工焊的1.5倍,避免人为因素所造成的焊缝质量不良,一般的手工操作的不良率在20%左右,而采用自动焊接小车没有产生焊接不良率, 因此其综合效益,比手工焊提高近200%,自动化程度高,确保焊接质量的稳定性,非熟练的技术工人也能快速掌握.

视频

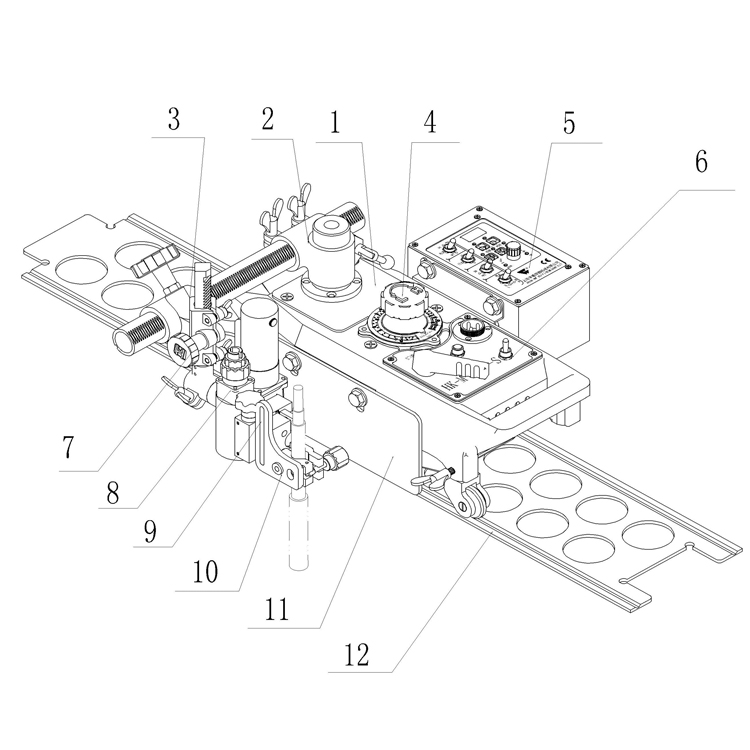

描述

1)小车主体部分:是整台机器的骨架,是其它部分的载体。其内置驱动装置,经减速箱减速,最后由蜗轮蜗杆传动进行驱动工作。

2)支架座

3)横移装置:通过此装置可对焊枪进行左右移动调整,确保焊枪对准焊道。

4)速度调节手轮:通过此手轮可进行小车行走速度的调节。

5)焊接控制盒:焊接操作的控制中心,与主机操作面板配合使用,后续另外详细介绍。

6)主机操作面板:通过此面板上的手柄,可以选择标准速度或是高速行走;通过此面板上的方向钮子开关可以对小车的行走方向进行切换向前或是往后行走。

7)升降装置:通过此装置可对焊枪进上下距离的调整。

8)焊枪摆动器:引导焊枪进行各种摆动模式的焊接。

9)焊枪角度微调装置:该装置能很方便准确让焊枪与焊缝对中,并可以方便地进行焊枪角度的微调。

10)         焊枪夹持器:是焊枪的夹持装置,可以方便地进行维修、调整和焊枪的拆卸。

11)         隔热板:阻隔焊接热量传导至机器内部。

12)         导轨:小车导轮沿着导轨型面滚动,引导准确焊接部位的装置,

技术规格

技术规格

项目

内容

备注

项目

内容

备注

行走电机

220V/50Hz

(输入电源AC220V)

外形尺寸

220*300*225

L*W*H

机器重量

12.5 Kg

包括摇摆器

摆动电机

DC24V



驱动方式

四铁轮驱动



行走速度

80-800/

240-2400mm/min



焊枪调整

左右调整范围

120mm



上下调整范围

80mm.

作业角调节范围

360°



进行角调节范围

10°

操作功能

摆动角度

最大摇摆角度15°,中间有停留,最小摇摆角度为7°,

中间无停留,最小摇摆角度为4°。

摆动速度

0-100



左、中、右停留时间

0~2.5 s

 配置清单

1

主机

1台

2

移动调节总成(包括横移与升降)

1组

3

摇摆器(包括微调与夹持器)

1组

4

电缆架(包括手两柄)

1组

5

焊接控制盒

1组

6

电源线(20m)

1组

7

摇摆器连线 0.8m

1条

8

送丝机连线 5m

1条

9

保险管:3A,5X20

3支

10

内六角扳手:M3,M4,M5,M6

各1只

11

凹槽导轨

1根(1.8米)

12

说明书、合格证、保修卡

各1份
