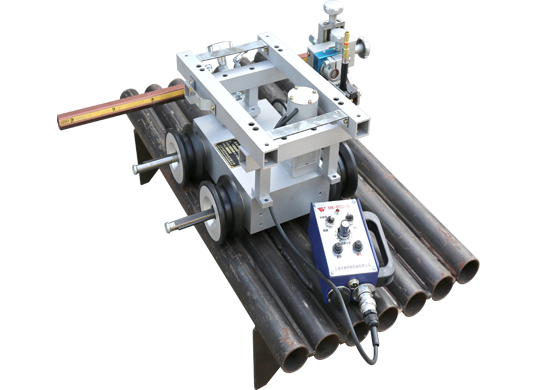

HK-8SS-G 小车的焊接位置在小车的中部。用于一般角焊,特别是长角焊缝的焊接。注意:由于焊接小车向气保焊机是常通信号,且焊接不可避免地留有残端,故设置和焊接时焊机的自保回路开关必须关闭……OFF。如果设置成开(ON),则焊接小车停止行走,电弧却不会熄灭。小车前、后方向行走都可以进行焊接。此小车体积小、重量轻,在不同的条件下,它易于移动和安装。小车采用四轮驱动,行走具有很高的稳定性。小车调到自动控制状态,焊接开始。减少操作人员, 一个工人可以同时操作多台小车进行焊接。没有经过培训的工人也可以进行焊接。由于设备的小型化和轻重量以及简单的自动焊接操作功能,使用本机可以使一个没有经过培训的工人比技术工人使用普通焊接器具做出更好的焊接工作。小车装有焊枪固定架,使焊枪在焊接的时候更加平稳,提高焊接质量。一体化机身,轮轴加装硅胶密封垫圈,小车内部防尘效果非常好。小车采用铜齿轮传动,有效的防止系统被磁化。

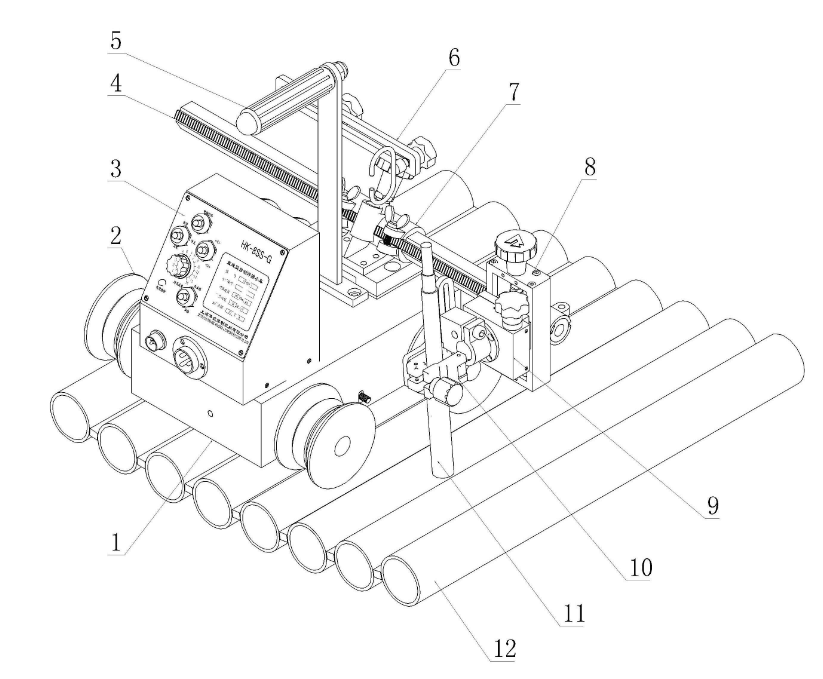

部件名称及说明
HK-8SS-G由小车本体、X-Y滑块、导向轮、焊枪把手、焊枪摆动器、控制箱等部件组成。
小车本体部分:是整台机器的骨架,是其它部分的载体。
1.控制面板 |
7.底座 |
|
2.控制箱:可以调节小车的所有动作,详细内容参考“控制面板说明”。 |
8.隔热挡渣板 |
|
9.焊枪 |
||
3.提携手柄:移动机器时提拉此手柄。 4.X-Y移动滑块:调节焊枪位置的装置,焊接当中可以将焊枪进行上下左右的微调。 5.导轮杆 6.行走轮 |
||
10.焊枪夹持器总成:是焊枪的夹持装置,可以方便地进行维修、调整和焊枪的拆卸。 |
||
11.导向轮:沿着母材面滚动,引导准确焊接部位的装置。 |
主要技术参数
1.外形尺寸 |
305mm×275mm×225mm |
|
2.机器重量 |
10.8 Kg |
|
3.电源电压 |
输入AC220V /输出DC24V |
|
4.功率 |
22W |
|
5.吸附力 |
10~25Kg |
|
6.焊接速度 |
150~900mm/min |
|
7.焊枪调 整范围 |
上下 |
50mm |
左右 |
50mm |
|
作业角 |
±45° |
|
进行角 |
10° |
|
旋转角度 |
360° |
焊接参数
焊丝直径 焊接参数 |
Φ1.2mm |
Φ1.4mm |
Φ1.6mm |
|
电流(A) |
平焊 |
120-300 |
150-380 |
180-430 |
平角焊 |
120-280 |
150-320 |
180-380 |
|
横焊 |
120-280 |
150-300 |
180-330 |
|
电压(U) |
1) U=14+0.051 2) 300A以下时U=0.041+16±1.50 3) 300A以上时U=0.041+20±2.0 |
|||
喷嘴与工件间的距离(H) |
1)200A以下时 H=10~15mm 2)200~350A时 H=15~20mm 3)350~500A时 H=20~25mm |
|||
焊丝伸出长度(L) |
一般取焊丝直径的10倍左右,即L=10d |
装箱清单
将装置小心地从包装箱中取出。首先,检查各部件以确认其完整。各包装组件中包含下列零部件:
1.主机 |
1台 |
2.DC24电源 |
1套 |
3.三芯插头(连接线20m) |
1套 |
4.二芯插头(连接焊枪连接线5m) |
1套 |
5.保险3A |
3只 |
6.内六角扳手(M3、M4、M5、M6) |
各一只 |
7.说明书,合格证 |
各1份 |
