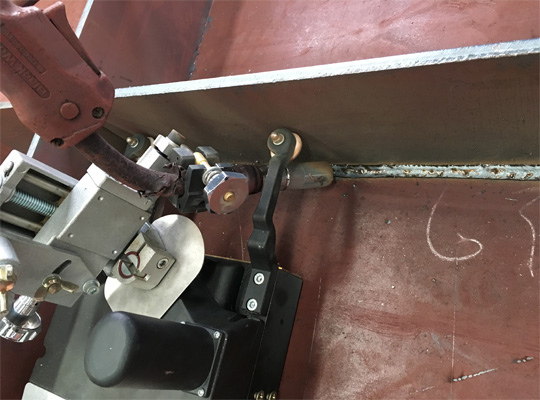

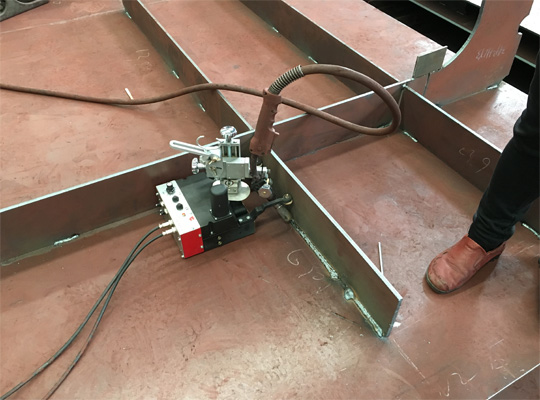

本装置的左侧装有感应式传感器,当机器行走过程中,传感器感应到金属物品时,机器会自动停止,并根据机器的设置自动执行后面的操作(如盲区焊接、收弧、熄弧、复位等动作)。因此一人可同时操作多台本焊接小车,以提高工作效率。本装置有三种盲区焊接模式供用户选择,可选择焊枪自动移动到小车的中部、另一侧或不动进行焊接;焊接至工件端部时,传感器自动控制焊枪的辅助行走,执行盲区的焊接。盲区焊接时的焊枪移动速度与小车行走时的焊接速度基本一致,从而不影响焊接质量。

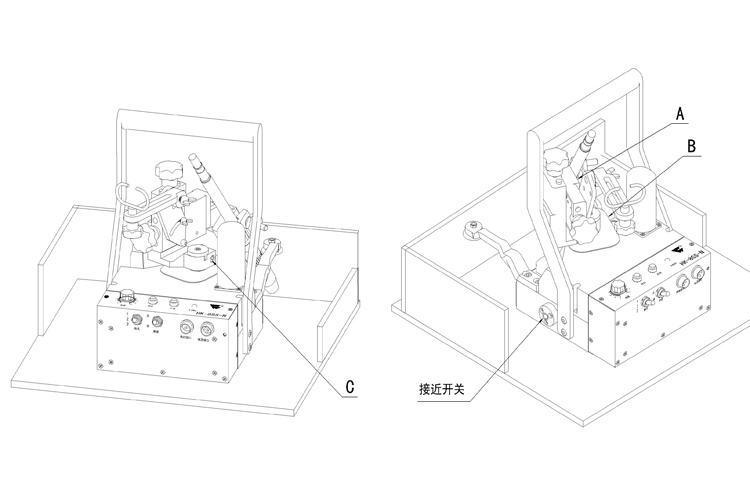

在使用过程中,焊枪的行走轨迹近乎是一条直线,如果出现焊枪轨迹过于偏离焊道,将上图中夹持器的螺丝C松开,将移动座平面A与防尘块的边B调整到平行线再旋紧螺丝C即可。
注:在移动本装置时,应手提机器的手柄部位,直接提小车滑块、手轮或导向轮会损坏机器,造成不良影响。
技术规格
型号 |
HK-8SS-N |
输入电压 |
AC220V/工作电压DC24V |
速度 |
0-850mm/min |
净重 |
7.37 kg |
功率 |
25W |
吸附力 |
30 kg |
焊枪调节范围 |
上/下,左/右 50mm |
焊枪调整角度 |
45°±10 |
外形尺寸 |
218X340X325mm |
标准配置
1 |
包装箱 |
1个 |
2 |
三芯连接线:20米 |
1组 |
3 |
两芯焊枪开关线:5米 |
1条 |
4 |
焊接小车主机 |
1台 |
5 |
电源盒 |
1份 |
6 |
保险管:3A,5X20 |
3只 |
7 |
内六角扳手 |
1套 |
8 |
说明书、合格证、保修卡 |
各1份 |
