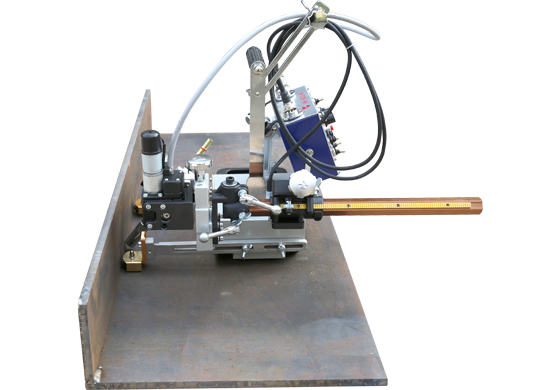

HK-8SS-W 电磁摇摆式垂直焊接小车

 HK-8SS-W 小车的焊枪位置在小车的一头,磁性强大,确保焊接过程中机器牢牢吸附于工件表面,满足焊接工作需要。用于一般角焊,特别是长角焊缝的焊接。由于焊接小车向气保焊机是常通信号,且焊接不可避免地留有残端,故设置和焊接时焊机的自保回路开关必须关闭……OFF。如果设置成开(ON),则焊接小车停止行走,电弧却不会熄灭。小车前后行走都可以进行焊接,此小车体积小、重量轻,在不同的条件下,它易于移动和安装。小车采用四轮驱动,行走具有很高的稳定性。减少操作人员, 一个工人可以同时操作多台小车进行焊接。小车装有焊枪固定架,使焊枪在焊接的时候更加平稳,提高焊接质量。一体化机身,轮轴加装硅胶密封垫圈,小车内部防尘效果非常好。小车采用铜齿轮传动,有效的防止动系统被磁化

视频

描述

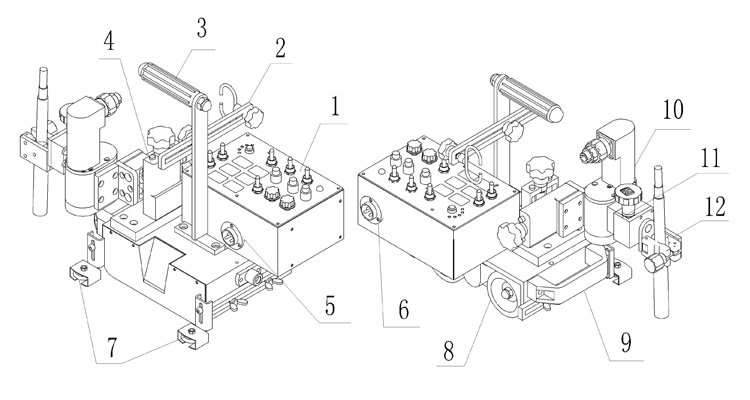

HK-8SS-W由小车本体、X-Y滑块、导向轮、焊枪把手、焊枪摆动器、控制箱等部件组成。

小车本体部分:是整台机器的骨架,是其它部分的载体。

1.控制面板:可以调节小车的所有动作,详细内容参考“控制面板说明”。

9.塑料辅助手柄:移动机器时,先提此手柄,使机器与钢板分开,再握提携手柄移动机器。



2.焊枪电缆架:可以托住焊枪尾部电缆,以及电源电缆。

10.摇摆器:通过控制面板控制,可以完成各种焊接模式的动作



11.焊枪微调装置:使用此装置可以很轻松地将焊枪与焊缝对准。



3.提携手柄:移动机器时提拉此手柄。

4.X-Y移动滑块:调节焊枪位置的装置,焊接当中可以将焊枪进行上下左右的微调。

5.摇摆器连线插座

6.控制箱电源进线插座

7.导向轮:沿着母材面滚动,引导准确焊接部位的装置。

8.驱动轮



12.焊枪夹持器总成:是焊枪的夹持装置,可以方便地进行维修、调整和焊枪的拆卸。




技术规格



主要技术参数

项目

内容

备注

项目

内容

备注

工作电源

24V

DC

大小

435*280*330

L*W*H

机器重量

10.2Kg

包括摆动器

摆动电机

DC24V



驱动方式

四橡胶轮



焊接速度

150~900mm/min

以数码管显示

焊枪调

整范围

上下

60mm



前后

60mm.

作业角调节范围

360°



进行角调节范围

10°

操作功能

电流/电压控制





选择收弧/无收弧



电源灯





点动送丝



行走开始





行走停止



选择行走方向

左和右



调节行走速度

0-900mm/min

摆动速度

0~100



左右停留时间

0~2.5 s

摆动角度

±15°



偏移距离设置

0~±8°

摆动模式选择



焊接工艺参数

                焊丝直径

焊接参数

Φ1.2mm

Φ1.4mm

Φ1.6mm



电流(A)

平焊

120-300

150-380

180-430

平角焊

120-280

150-320

180-380

横焊

120-280

150-300

180-330

电压(U)

①     U=14+0.051 ②300A以下时U=0.041+16±1.50

300A以上时U=0.041+20±2.0

喷嘴与工件间的距离(H)

200A以下时 H=10~15mm  200~350A时 H=15~20mm

350~500A时  H=20~25mm

焊丝伸出长度(L)

一般取焊丝直径的10倍左右,即L=10d

装箱清单

 1. 整 机                               一台

品  名:摆动式自动焊接小车

型  号:HK-8SS-W

随机配套工件/附件:

2. 稳压电源                            一个

3. 标准电源线  220V/16M               一根

4.转换线                             一条

5. 保险丝   220V/2A                    两支

6. 内六角扳手                          一套

7. 说明书,                          一份

8. 合格证                              一份
