XG型六轴多维数控管道相贯线切割机

本机是一种对钢管端部结合处作自动计算和切断的设备。该机器能广泛应用于建筑、化工、机械、冶金等行业的管道结构件的切割加工。这些行业中有大量的管道结和相贯线孔、相贯线端头，，此类加工大多采用制作样板、划线、人工放样、手工切割、人工打磨等落后又繁复的方法来进行。而本机能十分方便的切割此类工件，并且操作人员不需计算与手工编程、只需输入相互配合的管子的半径、相交角度等参数，机器就能自动切割出管子的相贯线、相贯孔。

本机的数控控制界面以图形与数据结合，操作十分简单：工件装夹后的定位、割炬移动、工作转动等由控制箱点动进行，将主管和支管的半径，相交角度，切割速度等参数输入电脑。然后进行人工点火、预热。切割由电脑控制箱进行自动操作。切割的引入引出线可以合理的设计，使切割面的质量得到保证，每次切割后的参数可保存为文件，供以后相同工件使用。

XG-300J系列数控管板切割机为3轴的数控切管机。当设备离开A轴工作台时就是一台平板数控切割机。

机器外形图

XG数控切割机控制工具包

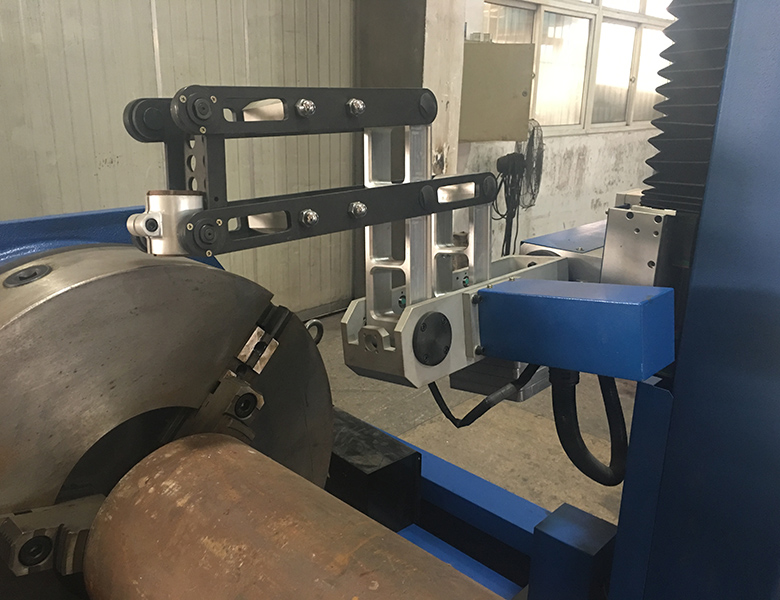

3D焰炬组件

管道挡和支架

HUAWEI WELLCUT                                                         HYPERTHERM                                                                         VICTOR Thermal-Dynamics

可供选择的等离子电源
