标准型CG2-600割圆机,其标配有一把割炬。“CG2-600”型半自动割圆机采用铝合金铸造而成,轻巧便携。机械两档变速,调速系统采用可控硅触角调速,运行速度平稳。机身底脚装有滚轮,移动方便。本装置通过其底座上三个支撑点放置在被切割钢板上。电机通过减速箱变速,带动中心轴作旋转运动进行切割,割圆半径根据需要可调节,也可在钢板竖直和角度摆放情况下进行切割。使用该割圆机可提高工效、保证切割质量有效减轻工人的劳动强度。本机采用两档变速,调速系统采用可控硅触角调速,调节精确。割炬总路设有总阀,切割同厚度的钢板只需调整火焰一次,以后无需再调整。本装置配有气体旋转分配器,胶管不缠绕。本装置,有效减少了劳动时间,降低了工人的劳动强度,一定程度地提高了工作效率。

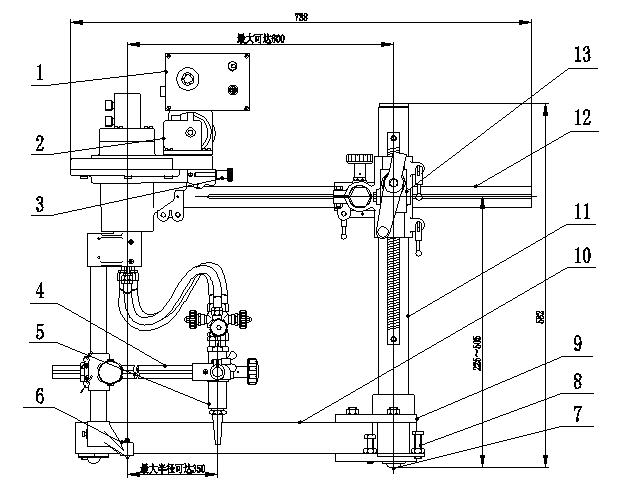

1. 控制箱 |
9.底脚方钢 |
2. 变速箱 |
10. 底座 |
3. 离合手柄 |
11.立柱 |
4. 半径杆 |
12.升降座 |
5. 割炬(II型有两把) |
13.横移大齿条 |
6. 割圆中心座 |
|
7. 底座滚轮 |
|
8. 底座螺丝 |
|
技术规格
|
CG2-600 |
CG2-600-II |
CG2-1000 |
|
1.外形尺寸 |
750×300×700(mm) |
1200×340×700(mm) |
1200×340×700(mm) |
|
2.切割 范围 |
切割圆直径 |
Ø30~Ø600mm |
内圆:Ø100~Ø500 外圆:Ø200~Ø600 |
Ø30mm~Ø1000mm |
切割厚度 |
6~100mm |
6~60mm |
|
|
切割速度 |
0.2~6.0 r.p.m |
|||
切割精度 |
<1mm/1转,被切割圆的圆度偏差每转小于1mm,切割表面粗糙度达 |
|||
3.电动机 |
型号 |
ZTY-261 直流稀土永磁电机 |
||
转速 |
3600 r/p/m |
|||
功率 |
30W |
|||
电压 |
110V |
|||
4.控制箱 |
电源电压 |
AC 220V±10% 50HZ |
||
保险丝 |
1A |
将装置小心地从包装箱中取出。首先,检查各部件以确认其完整。各包装组件中包含下列零部件:
l CG2-600型割圆机与CG2-1000型割圆机标准装箱清单:
1.主机 |
1台 |
2.割嘴 |
3只 |
3.氧、乙炔进气接头 |
1套 |
4.电源线 |
1根 |
5.保险丝 |
2个 |
6.通针 |
1套 |
7.说明书,合格证 |
各1份 |
