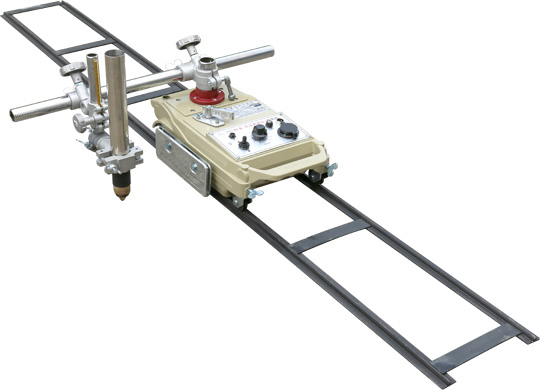

“CG1-30K”小车式气体切割机是华威公司切割系列产品之一。该机器内部结构设计合理、外表美观大方。在听取了顾客的建议，经过技术研讨，对此产品进行多项技术革新和工艺改进。本机采用了新型材料和零件加工工艺的严格要求从而使机器的可操作性和耐用性、隔热能力都得到了大大的提高。本机可选配等离子割炬，对不锈钢及有色金属进行切割。本机配有等离子起弧线接口，可方便对等离子起弧进行控制。它以直线切割为主，可作＞ø200mm的圆周切割，运行速度是一般小车的3～4倍，以满足等离子切割薄板的需要。适用于造船、桥梁、冶金、化工、重型机械等行业。
|

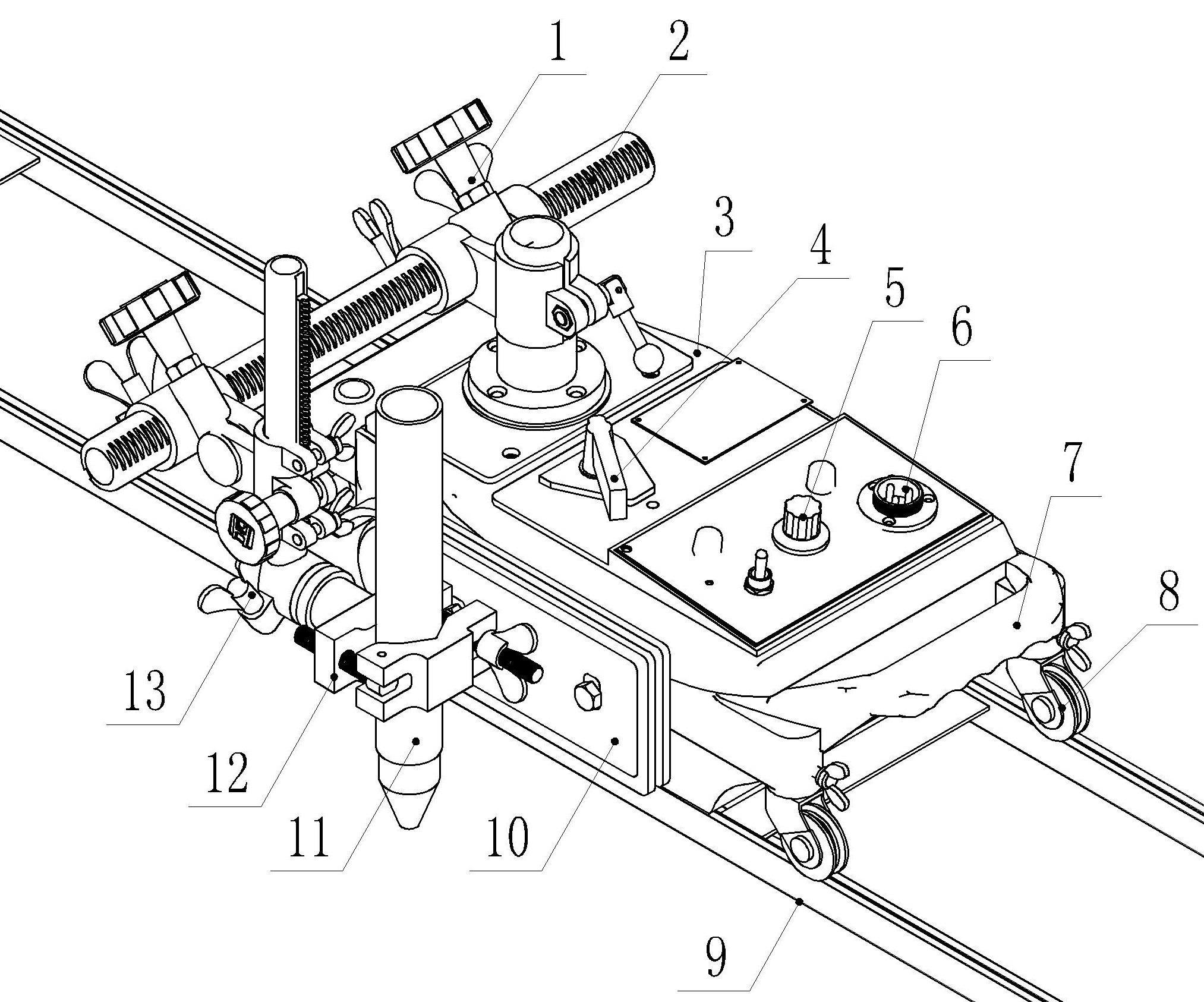

1.左右移动座 |
7.手提手柄 |
|
2.横移齿条 |
8.万向轮 |
|
3.主机体 |
9.导轨 |
|
4.离合手柄：手柄尖的一头对齐“STOP” 为分离， |
10.隔热板：阻碍因切割所产生的 |
|
对齐“START”为合上。 |
热量扩散到机器内部 |
|
5.调速旋钮：从“0”到“10”速度加快， |
11.等离子割炬 |
|
反之则减小。 |
12.等离子夹持器 |
|
6.电源插座 |
13.割炬上下移动座总成 |
技术规格
|
1.重量（主体部件） |
：12.5 kg |
|
2.装置尺寸 |
：435×210×240 mm |
|
3.调速控制 |
：可控硅控制 |
|
4.电源 |
：AC 220V±10％ 50HZ |
|
5.切割速度 |
：50～4500 mm/min |
|
6.切割厚度 |
：根据选用等离子电源而定 |
|
7.坡口角度 |
：0-45° |
|
8.切割圆直径 |
：ø200-ø2000mm |
|
10.电机 |
：直流 110V 50HZ 30W 转速4200 r/min |
装箱单
用户收到包装箱后将装置小心地从包装箱中取出。然后对照下列装箱清单核对箱内各部件。确认箱中部件是否齐全。下列为验收的标准配置零部件清单。
|
1.主机 |
1台 |
|
2.移动总成 |
1套（包括左右、上下移动总成和齿条） |
|
3.电源线 |
1条 |
|
4.球头螺丝M4 |
2只 |
|
5.无火焰割炬总成 |
1套 |
|
6.说明书,合格证 |
各1份 |
|
随机的标准附件 |
|
|
1.割圆总成 |
1套 |
|
2.导轨 （按客户需求任意选定一种） |
1）凸槽2根（每根1.8米） |
|
2）凹槽导轨1根（1.8米） |
|
|
选购附件 |
凹槽导轨2根（1.2米） |
