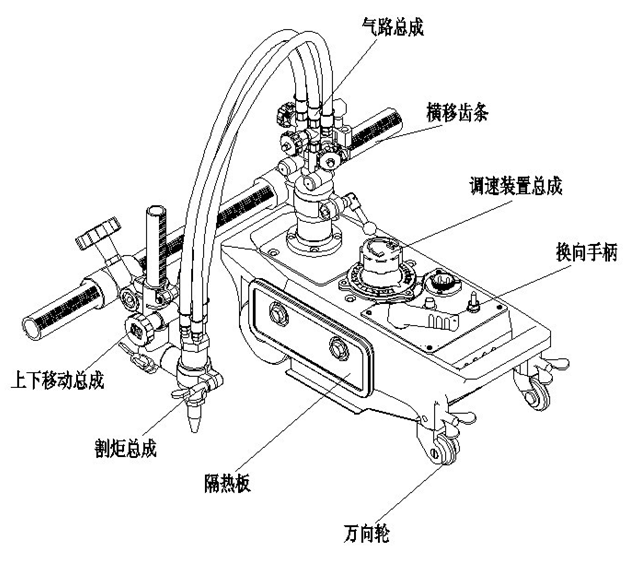

“CG1-30.MAX-3”切割机采用高强度铝合锭材料,精密压铸制作,结构设计合理,行走稳定性好。本装置调速系统采用机械式双锥无极变速系统调速,操作简单。本装置侧身加装隔热板,大大减少了切割时高温和潮湿环境的影响。本机采用交流电机,自带冷却风扇,无须更换碳刷。本装置非常适合中厚的切割,根据用户需要可同时安装两把割炬,进行坡口切割;用户也可选购圆盘导轨和半径杆进行圆形零部件切割。本装置适用于造船、石油、冶金及金属钢结构等工厂。
技术规格
装置体积(长×宽×高) |
430×220×215mm |
设备重量 |
14KG(净重) |
行走速度 |
80~800mm/min |
电源 |
AC220V 50Hz |
速度控制 |
锥形减速 |
马达 |
1500rpm/1800rpm(9W/10W) |
坡口角度 |
0-45° |
装箱单
标准装箱单如下所示,组装装置前应予以仔细检查
1.主机 |
1台 |
|
2.割炬气路总成 |
1套 |
|
3.移动升降总成 |
1套(包括左右、上下移动总成和齿条) |
|
4.割嘴(按用户需求任选一种) |
1.GO2:(乙炔) |
3只 |
2.GO3:(丙烷) |
3只 |
|
5.电源线 |
1根 |
|
6.说明书,合格证,保修卡 |
各1份 |
|
7.进气接头/压帽 |
2副 |
|
8.专用扳手 |
3把 |
|
9.通针 |
1副 |
|
10. 凹槽导轨 |
2根(1.8米) |
|
选配件 |
||
1.凹槽轨道 |
2.5米 |
|
2.凹槽轨道 |
2.5米 |
|
3.圆形切割附件 |
切割范围:Ф400-Ф2400 mm |
