HK-16 曲线跟踪型自动焊接小车

CO2 焊接自动小车广泛用于船舶、桥梁、机车、钢结构、石油化工等行业,适合多种焊接结构的焊接,如:加强筋板、肋板、交叉部位的焊接,箱型梁的焊接,等等。其主要优点有:减少劳动强度,改善作业环境,提高工作效率,是手工焊的1.5倍,避免人为因素所造成的焊缝质量不良,一般的手工操作的不良率在20%左右,而采用自动焊接小车没有产生焊接不良率, 因此其综合效益,比手工焊提高近200%,自动化程度高,确保焊接质量的稳定性,非熟练的技术工人也能快速掌握HK-16摆动式自动焊接小车是在标准角焊机的基础上,为获得较大的焊缝尺寸并且一次成型而开发出来的带摆动器的焊接小车。它兼有标准角焊机简单轻便的特点,又能进一步提高焊接效率。

视频

描述

构成说明

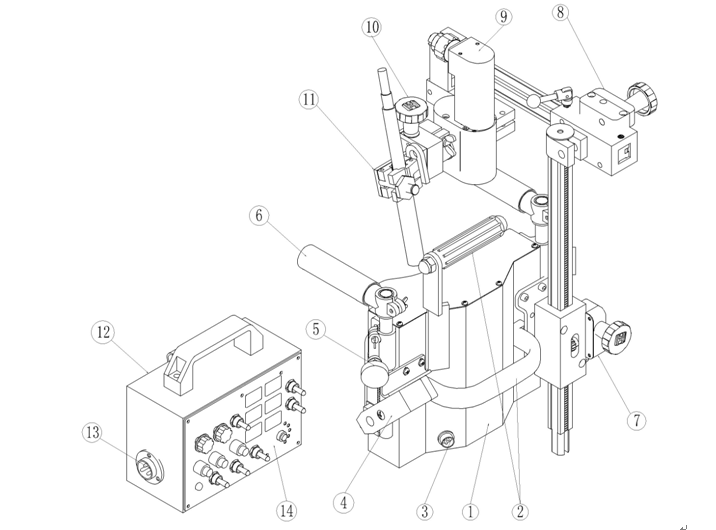

HK-16由小车本体、移动总成、导向轮、焊枪把手、焊枪摆动器、磁控手柄,控制箱等部件组成。

1)小车本体部分:是整台机器的骨架,包括驱动部分:是驱动小车的装置,以四个橡胶轮,锥齿轮,链条,链轮组成,也是其它部分的载体。

2)手柄:有两个手柄,机器侧吸于钢板之上,搬移机器时一般用上方的手柄,机器平躺时,搬移机器一般手顶部手柄。

3)电机电源插座:其对应于控制盒上的两芯插座。

4)磁铁离合手柄:因本机器磁性强大,避免小车在焊接时脱离焊接线的现象,搬移机器时,先将此手柄用力往上拉起,磁性减弱后方便机器的移动和调整。

5)挂轮移动调整座:通过此装置可对挂轮伸出长度进行调整。

6)挂轮:挂轮除了导向作用外,还可在机器侧吸时保护其不会掉下来。挂轮杆的长度标配为200mm长,也可以根据用户需要另外加长。

7)8)横向移动座和纵向移动座:此装置可对焊枪进行横向与纵向位置的调整。

9)    摇摆器:此装置可以帮助焊枪进行各种摆动模式的焊接。

10)角度微调装置:此装置可以很方便地对焊枪的焊接角度进行调节。

11)焊枪夹持器:是焊枪的夹持装置,可以方便地进行维修、调整和焊枪的拆卸

12)控制盒。

13)连接电源插座:外接电源经变压器后通过此插座给控制盒和机器供电。

14)控制面板:可以调节小车的所有动作,详细内容参考“控制面板说明”

技术规格

主要技术参数

项目

内容

备注

项目

内容

备注

工作电源

24V

DC

大小

360*350*540

L*W*H

机器重量

15.6Kg

包括摆动器

摆动电机

DC24V



驱动方式

四轮驱动

橡胶轮

焊接速度

150~1115mm/min

以数码管显示

焊枪调

整范围

上下

110mm



前后

230mm.

作业角调节范围

±45°



进行角调节范围

10°

可焊接圆弧

>175mm







操作功能

电流/电压控制





选择收弧/无收弧



行走开始





行走停止



选择行走方向

左和右



调节行走速度

0~1115mm/min

摆动速度

0~100



左右停留时间

0~2.5 s

摆动角度

±15°



偏移距离设置

0~±8°

摆动模式选择



焊接工艺参数

                焊丝直径

焊接参数

Φ1.2mm

Φ1.4mm

Φ1.6mm



电流(A)

平焊

120-300

150-380

180-430

平角焊

120-280

150-320

180-380

横焊

120-280

150-300

180-330

电压(U)

①     U=14+0.051 ②300A以下时U=0.041+16±1.50

300A以上时U=0.041+20±2.0

喷嘴与工件间的距离(H)

200A以下时 H=10~15mm  200~350A时 H=15~20mm

350~500A时  H=20~25mm

焊丝伸出长度(L)

一般取焊丝直径的10倍左右,即L=10d

装箱清单

1. 整 机                               一台

品  名:摆动式自动焊接小车

型  号:HK-16

随机配套工件/附件:

2. 标准电源线  220V/16M               一根

3. 保险丝   220V/2A                    两支

4. 内六角扳手                          一套

5. 说明书,                          一份

6. 合格证                              一份
