HK-9DC焊接小车/角焊机

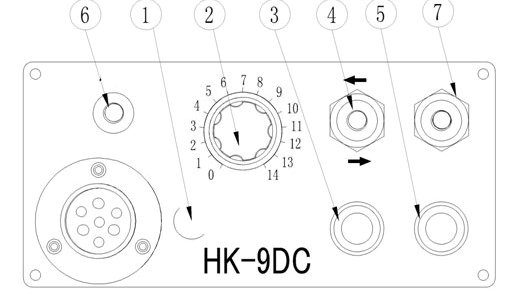

1）    电源指示灯

通电时，该灯亮显。

2）    行走速度控制旋扭

顺时针旋转时速度增加，反之则减速。

速度刻度对应以下速度表：焊接速度应根据焊接规格来进行调整。

3） 停止按钮（STOP）：

按下此按钮，小车停止行走，是否同时停止焊接则由模式开关选择控制。

4)       行走方向及电源开关：

此开关用于选择焊接方向及开关电源的控制。

5)       启动按钮（START）：

按下此按钮，小车开始行走，是否同时进行焊接则由模式开关选择控制。

6） 模式选择开关----此开关有三个位置可供选择，其功能分别是：

        TEST：   当扳到此侧，送丝机工作，可以手动地进行起/收弧，松手后自动复位。

        ARC ON： 当切换到此位置，进行正常焊接。

                  按下启动按钮，起弧焊接的同时，小车也开始行走。

        NEUT：   当切换到此位置，按下起动按钮，小车只空走，不焊接。

7） 电磁开关：关闭此开关，电磁磁性关闭，方便机器移动。

技术规格

配置

 1） 主体部件                 1套

 2） 控制导线                 1条

 3） 专用焊炬（选配件）      （用户另购）

 4） 保险（1安）              1支

 5） 六角扳手（M5/M6）       各1把

 6） 操作使用说明书           1份

 7） 产品合格证               1份

 8） 保修单                   1份
