“HK-30A”便携式自动气体切割机，取名山鹰切割机，顾名思义，该机器移动迅速，方便灵活，并易于急转弯。在许多场合得到了广泛应用。该机器内部结构设计合理 ，外表美观大方，自制造以来在实际操作运用和顾客的指导下对此进行多项技术和工艺改进，该机器的可操作性和耐用性，隔热能力都到了很大的提高。受到很多客户的青睐。
|

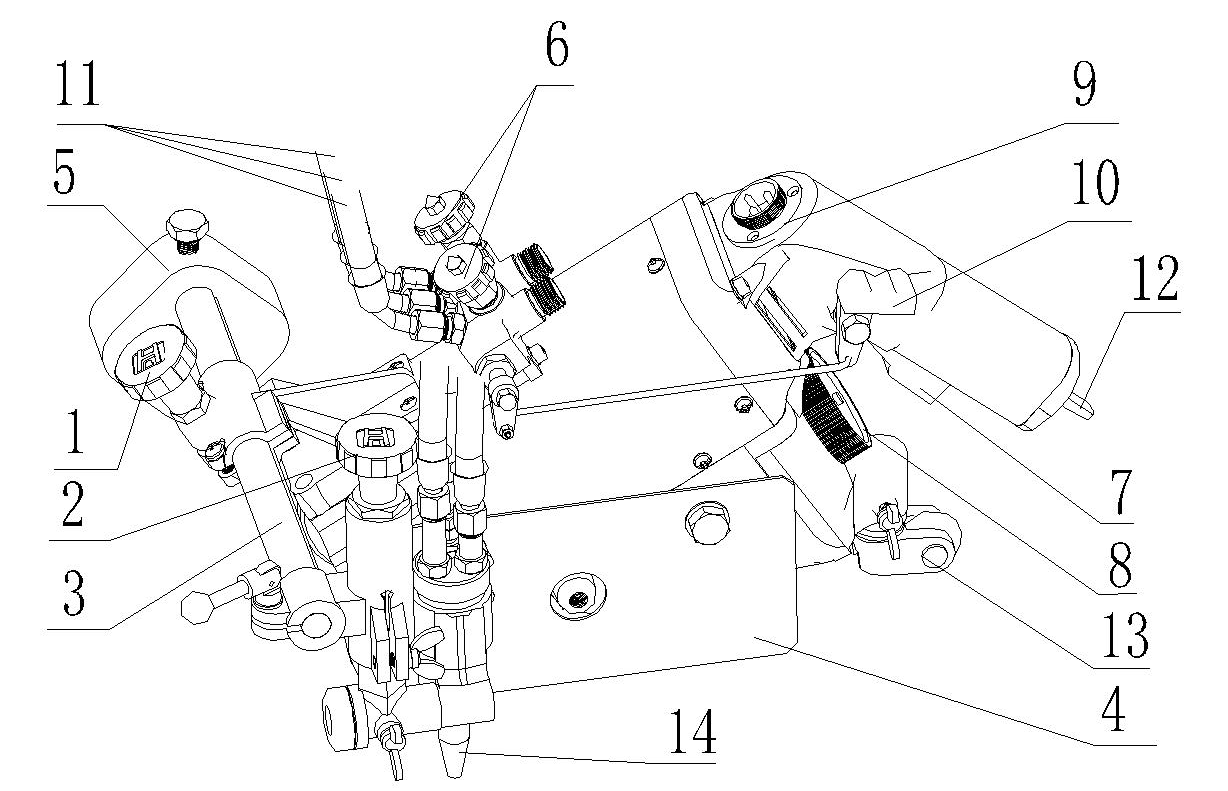

1. 调节手轮 |
7.离合手柄 |
|
旋转手轮时，横移齿条向左或向右移动。 |
手握紧时机器被分离。手松开后机器自动合上 |
|
2. 调节手轮 |
8.调节手轮 |
|
旋转手轮时，割炬向下或向上移动。 |
调节机器行走速度 |
|
3. 横移齿条 |
9.电源插座 |
|
4.隔热板 |
10.切割氧开关 |
|
阻碍热量向机器内部扩散。 |
11.输送气体的软管 |
|
5.平衡锤 |
12.电机正/反转换开关 |
|
6.二通阀 |
13.万向轮 |
|
调节气体流量的大小。 |
14. 割嘴 |
技术规格
|
1.重量（主体部件） |
：10.5千克 |
|
附件 |
： 3.8 千克 |
|
2.装置尺寸 |
：460 毫米×360 毫米×240 毫米 |
|
3.速度控制方法 |
：可控硅控制 |
|
4.电源 |
：交流 220V±10％ |
|
5.切割速度 |
：50～1000㎜/min |
|
6.切割厚度 |
：5-30㎜ |
|
7.坡口角度 |
：0～45° |
|
8.切割圆直径 |
：Φ50～Φ550㎜ |
|
9.气体 |
: 适用于氧气,乙炔气或液化石油气 |
|
10.电机 |
: 直流110V 50HZ 30W 转速4200转/分钟 |
装箱单
将装置小心地从包装箱中取出。
首先，检查各部件以确认其完整无缺。
下列为应收的标准零部件清单。
|
1.标准包装 |
|
|
|
1）主体部件 |
1台 |
|
|
2）标准割炬总成 |
1套 |
|
|
3）平衡锤 |
1个 |
|
|
4）割嘴（按用户需求任选一种） |
1.GO2：1#、2#、3#（乙炔） |
各1只 |
|
2.GO3：1#、2#、3#（丙烷） |
各1只 |
|
|
5) 上下移动座(包括横移齿条) |
1 根 |
|
|
6) 进气接头 |
1 套 |
|
|
7）开口扳手 |
1把 |
|
|
8) 说明书,合格证 |
各1份 |
|
|
9) 电源电缆 |
1套 |
|
|
10)半径规(定位螺丝) |
1只 |
|
|
11)专用坡口夹具 |
1套 |
|
|
12)M5内六角扳手 |
1只 |
|
|
13)十字螺丝刀 |
1把 |
|
|
14）通针 |
1套 |
|
