“HK-54D”仿形切割机是高效、经济的切割机新产品,该机器内部结构设计合理;外表美观大方。机身采用铝锭精密压铸而成。按样板可切割各种零件图形,切割表面质量好,精度高,适用于批量生产同一形状切割零件。机身较小,而切割范围广,不仅适合企业工厂使用,也适合野外工作。除适用性外,还具备许多优越性:(1)调速系统采用了具有优越性的可控硅整流器具有以下特点:² 能在规定的范围内均匀调速,而不会以使电动机性能发生变化,速度控制也很稳定。² 用较小的控制电压能直接电动机转速,其控制能损耗很小。² 电气系统部分的升温对电机影响很小,使用寿命长且维修方便。(2)割炬位于基臂下面,当基臂沿样板边缘板移动,割炬可以正确地割出与样板相同的形状。

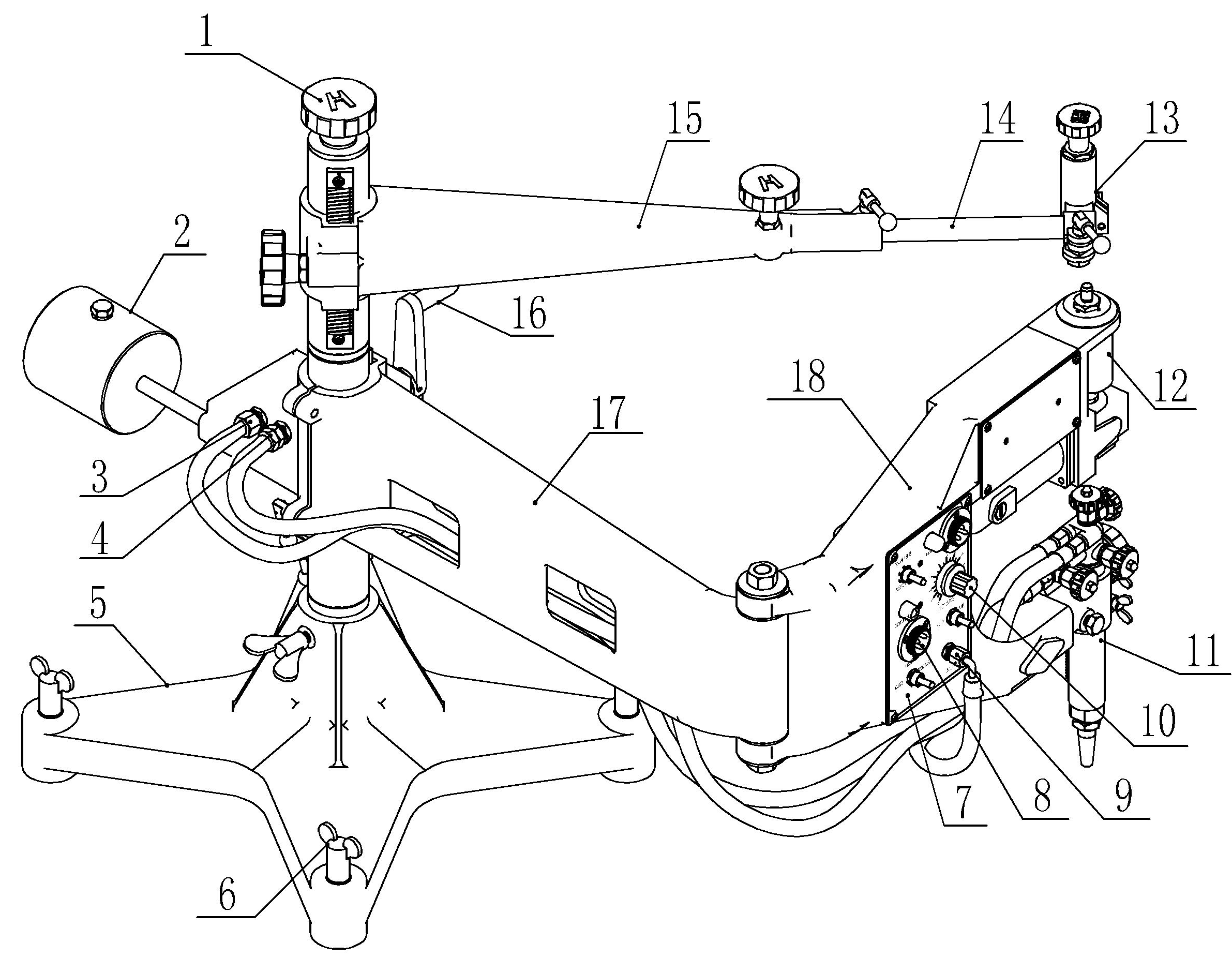

1.形臂升降手轮:松开形臂栓紧螺丝,调节该手轮可使形臂总成总升总降。 |
|
10.调速旋纽:沿“10”方向旋转该钮可使装置移动加快。 |
2.重锤 3.氧气进气接头 4.燃气进气接头 5. 底座 6. 底脚螺丝:在钢板上调节机器水平 7.控制面板 8.电源插座 9.压力开关 |
|
11.割炬 12.磁性套总成 13.样板架:用于固定样板,还可以垂直调节板的上下高度。 14.横移齿条 15.形臂 16.主臂升降手柄 17.主臂 18.叉臂 |
技术规格
1.重量(主体部件) |
:45千克 |
2.装置尺寸 |
:1200毫米×420毫米×700毫米 |
3.电源 |
:220V 50HZ |
4.切割速度 |
: 100~1000mm/min |
5.切割厚度 |
: 3~100mm |
6.切割圆直径 |
: ø30~ø700mm |
7.标准磁滚轮直径 |
:10mm |
8.切割正方形尺寸 |
:30mm×600mm, |
9.电机 |
: 55/ZYT DC110V24W 转速3600r/min |
装箱单
将装置小心地从包装箱中取出。对照以下清单核对包装箱中各部件以确认其是否齐全。下列为标准配置零部件装箱清单。
1.主机 |
1台 |
|
2.割炬气路总成 |
1套 |
|
3.割嘴(根据用户需求任选一种) |
1)G02:(乙炔) |
各1只 |
2)G03:(丙烷) |
||
4.电源线 |
1条 |
|
5.说明书,合格证 |
各1份 |
|
6.进气接头 |
1套 |
|
标准附件 |
||
1.平衡锤 |
1套 |
|
2.圆盘样板 |
1个 |
|
3.割圆装置 |
1套 |
