HK-54D-II 双割炬仿形切割机

“HK-54D-II”仿形切割机是高效、经济的切割机新产品,该机器内部结构设计合理;外表美观大方。机身采用铝锭精密压铸而成。按样板可切割各种零件图形,切割表面质量好,精度高,适用于批量生产同一形状切割零件。机身较小,而切割范围广,不仅适合企业工厂使用,也适合野外工作。

视频

描述

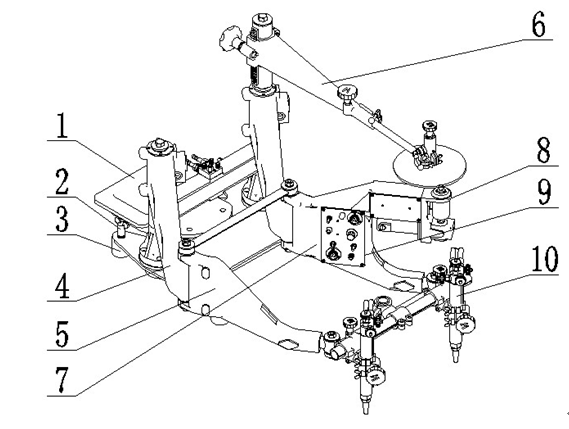

各部件的名称

1.配重块

2.底脚螺丝

3.底座

4.主臂

5. 副叉臂

6.形臂

7.主叉臂

8.磁钢套总成

9.控制面板

10.割炬




技术规格

技术规格

1.重量(主体部件)

:85千克

2.装置尺寸

:1300毫米×540毫米×700毫米

3.电源

:220V 50HZ

4.切割速度

: 100~1000mm/min

5.切割厚度

: 3~100mm

6.切割圆直径

: ø30~ø400mm

7.标准磁滚轮直径

:10mm

8.切割正方形尺寸

:30mm×300mm,

9.电机

: 55/ZYT DC110V24W 转速3600r/min

装箱单

将装置小心地从包装箱中取出。对照以下清单核对包装箱中各部件以确认其是否齐全。下列为标准配置零部件装箱清单。

1.主机

1台

2.割炬气路总成

2套

3.割嘴(根据用户需求任选一种)

1)G02:1#、2#、3#(乙炔)

各2只

2)G03:1#、2#、3#(丙烷)

4.电源线

1条

5.说明书,合格证

各1份

6.进气接头

1套
