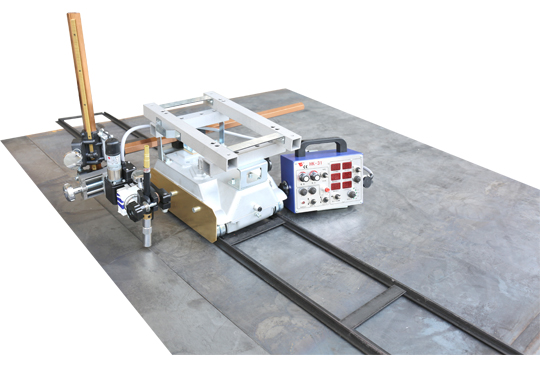

HK-31平板拼接自动焊接小车是在标准角焊机的基础上,为获得较大的焊缝尺寸并且一次成型而开发出来的带摆动器的焊接小车。它兼有标准角焊机简单轻便的特点,又能进一步提高焊接效率。

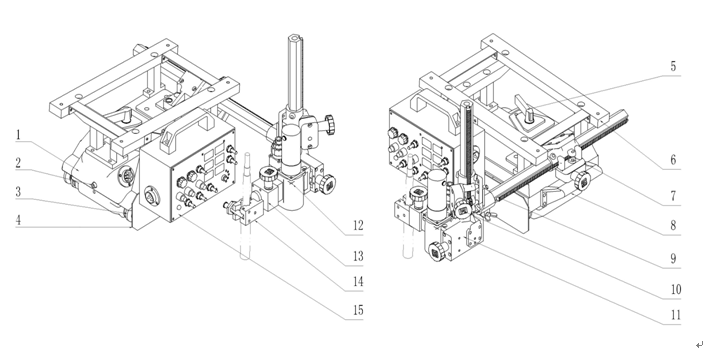

HK-31由小车本体、X-Y滑块、导向轮、把手、焊枪摆动器、控制箱等部件组成。
1. 小车本体部分:是整台机器的骨架,是其它部分的载体;在其内部装载有行走电机,减速机构和离合机构以及输出动力组织。
2. 行程开关:此行程开关位于机器前端,用户使用本装时可在焊接工件的末端放置一碰触块,机器焊接完成后,碰触块碰到此开关后机器就会停止行走和焊接工作。
3. 行走轮:采用优质橡胶,耐擵擦,后部两个大的为驱动轮,轮中间有凹槽用来导向,用户如果批量焊接长距离工件,建议用户采用30mm*30mm或者40mm*40mm的角钢焊接制成导轨使用,导轨中心距离180~185mm(见下图),用户也可以选配本公司的小车导轨(1.8m/条),根据具体工件采购导轨数量。
4. 挡渣隔热板:阻挡焊渣,阻隔焊接时产生的高温往机身内部传导。
5. 离合手柄:此手柄与离合装置相连,使用本机器时请确认手柄位于开始(STRAT)位置上,小车焊接的同时也开始行走。
6. 送丝机固定架:送丝机固定在此架上,与小车融为一体,方便操作。
7. 横移装置换:与横移杆一起对焊枪进行左右大距离调节。
8. 手柄:安装、搬运机器时请紧握此手柄,以防机器碰摔。
9. 横移杆。
10. 升降装置:与升降杆一起对焊枪进行上下距离调节。
11. 焊枪左右微调装置:对焊枪左右距离精准调节
12. 摇摆器:与控制系统配合使用,通过控制面板控制,可以完成各种焊接模式的动作。
13. 焊枪角度微调装置:使用此装置可以很轻松调节焊枪角度,快递与焊缝对准。
14. 焊枪夹持器总成:是焊枪的夹持装置,可以方便地进行维修、调整和焊枪的拆卸。
15. 控制盒:可以调节小车的所有动作,详细内容参考“控制面板说明”。
主要技术参数:
项目 |
内容 |
备注 |
项目 |
内容 |
备注 |
工作电源 |
24V |
DC |
大小 |
425*268*230 |
L*W*H |
机器重量 |
13.8Kg |
包括摆动器 |
摆动电机 |
DC24V |
|
驱动方式 |
四橡胶轮 |
|
行走速度 |
0~780mm/min |
以数码管显示 |
焊枪调 整范围 |
上下 |
120mm |
|
左右 |
220mm. |
作业角调节范围 |
360° |
|
进行角调节范围 |
10° |
|
操作功能 |
电流/电压控制 |
|
|
选择收弧/无收弧 |
|
电源灯 |
|
|
点动送丝 |
|
|
行走开始 |
|
|
行走停止 |
|
|
选择行走方向 |
左和右 |
|
调节行走速度 |
0-780mm/min |
|
摆动速度 |
0~100 |
|
左右停留时间 |
0~2.5 s |
|
摆动角度 |
±15° |
|
偏移距离设置 |
0~±8° |
|
摆动模式选择 |
|
焊接工艺参数
焊丝直径 焊接参数 |
Φ1.2mm |
Φ1.4mm |
Φ1.6mm |
|
电流(A) |
平焊 |
120-300 |
150-380 |
180-430 |
平角焊 |
120-280 |
150-320 |
180-380 |
|
横焊 |
120-280 |
150-300 |
180-330 |
|
电压(U) |
① U=14+0.051 ②300A以下时U=0.041+16±1.50 300A以上时U=0.041+20±2.0 |
|||
喷嘴与工件间的距离(H) |
200A以下时 H=10~15mm 200~350A时 H=15~20mm 350~500A时 H=20~25mm |
|||
焊丝伸出长度(L) |
一般取焊丝直径的10倍左右,即L=10d |
