“HK-12MAX”切割机采用高强度铝合锭材料，精密压铸制作，结构设计合理，行走稳定性好。调速系列采用机械调速，大大减少了切割时高温和潮湿环境的影响。本机采用进口交流电机，自带冷却风扇，无须更换碳刷。根据用户需要可同时安装两把割炬，进行坡口切割;用户也可选购圆盘导轨和半径杆进行圆形零部件切割。本机适用于造船、石油、冶金及金属结构等工厂。

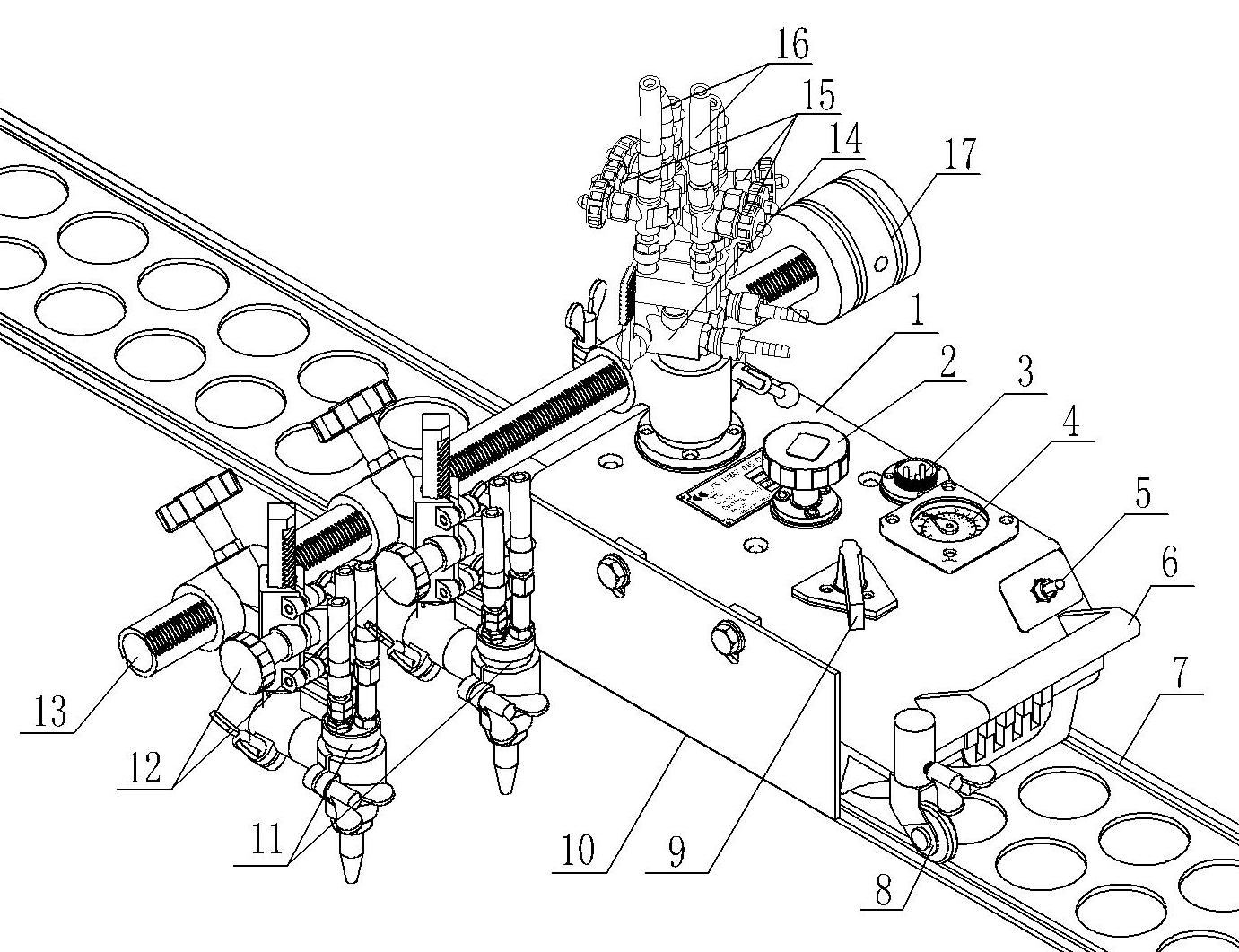

1. 主机体
2. 调速手轮：调节机器运行快慢
3. 电源插座
4. 刻度盘：通过调速手轮的调节显示机器运行的速度。
5. 倒顺开关
6. 手提手柄：搬运机器时提拉此手柄。
7. 导轨：
8. 万向轮：使机器灵活运行。
9. 离合手柄：手柄尖的一头对齐“STOP”为分离；对齐“START”为合上。
10. 隔热板：阻碍因切割所产生的热量扩散倒机器内部
11. 割炬：
12. 割炬移动总成：调节割炬的纵、横向位置。
13. 横移齿条
14. 气体分配器:(注：HK-12MAX-I和HK-12MAX-II的气体分配器有所不同，具体请参照实物)
15. 气体两通阀：调节气体流量。分为氧气两通阀和燃气两通阀。
16. 软管：输送气体。HK-12MAX-I共三根，分别为氧气管、预热氧气管和燃气管。
HK-12MAX-II共6根，氧气管、预热氧气管和燃气管分别为2根。
17.重锤：仅HK-12MAX-II配此物。
机器参数
|
HK-12MAX-I |
1.机器总重量 |
15kg |
|
2.切割圆直径 |
Ø390~ Ø640 |
|
|
HK-12MAX-II |
1.机器总重量 |
21kg |
|
2.切割圆直径 |
Ø1010~ Ø1260 |
|
|
3.切割坡口 |
I、V、Y (45°) |
|
|
4.装置尺寸 |
600mm×175mm×228mm |
|
|
5. 导轮间距 |
160mm |
|
|
6. 电源 |
交流 42V,110V, 220V |
|
|
7. 减速齿轮 |
双圆锥体系统 |
|
|
8. 切割速度 |
每分钟80毫米-每分钟800毫米（50赫兹） |
|
|
每分钟100毫米-每分钟1000毫米（60赫兹） |
||
|
9. 切割厚度 |
6-100毫米（102或106#0，1，2） |
|
|
10. 马达 |
每分钟1500转圈/1800转圈 （9w/10w） |
|
双割炬
|
1）主机 |
：1套 |
|
|
2）割炬夹持器总成 |
：2套 |
|
|
3）割炬气路总成 |
：2套 |
|
|
4）重锤 |
：1个 |
|
|
5）重锤支撑架 |
：1只 |
|
|
6）软管，600毫米（3根）和900mm（3根） |
：6根 |
|
|
7) 电源线 |
: 1 根 |
|
|
8) 割嘴 （按用户需求任选一种） |
1.GO2：1#、2#、3#（乙炔） |
: 各2只 |
|
2.GO3：1#、2#、3#（丙烷） |
：各2只 |
|
|
9）通针 |
2副 |
|
|
10）导轨 |
凹槽导轨2根（1.8米） |
|
|
11）说明书，合格证 |
各1份 |
|
