HK-600D 自动管孔切割机管道开孔

“HK-600D”便携式管孔气体切割机,此装置主要用于高压容器,热交换器的相交,连接管孔的T形接头的高精度切割。管道相交焊接需要在主管(筒体)开孔切割。该机器是通过割炬自动上升/下降的自锁机构,利用三角学的原理使机械装置能够精确跟踪筒体曲面,来实现割炬运行的轨迹。在设计上已周密的考虑,尽量减轻机器重量,便于携带方便。应用无限旋转气体分配器,使管路不缠绕。该机器也可做普通的平面圆切断或坡口切割。机器是由控制箱,割炬及割炬自动上升/下降的自锁机构,主体机架所组成。各部件都由主体机架相连。通过离合装置,使机器的运行部件脱离电动装置而实现手动旋转割炬,使割炬快速对齐切割起始点。机器的控制箱安装在切割机构顶部,操作简便,易于维修。

视频

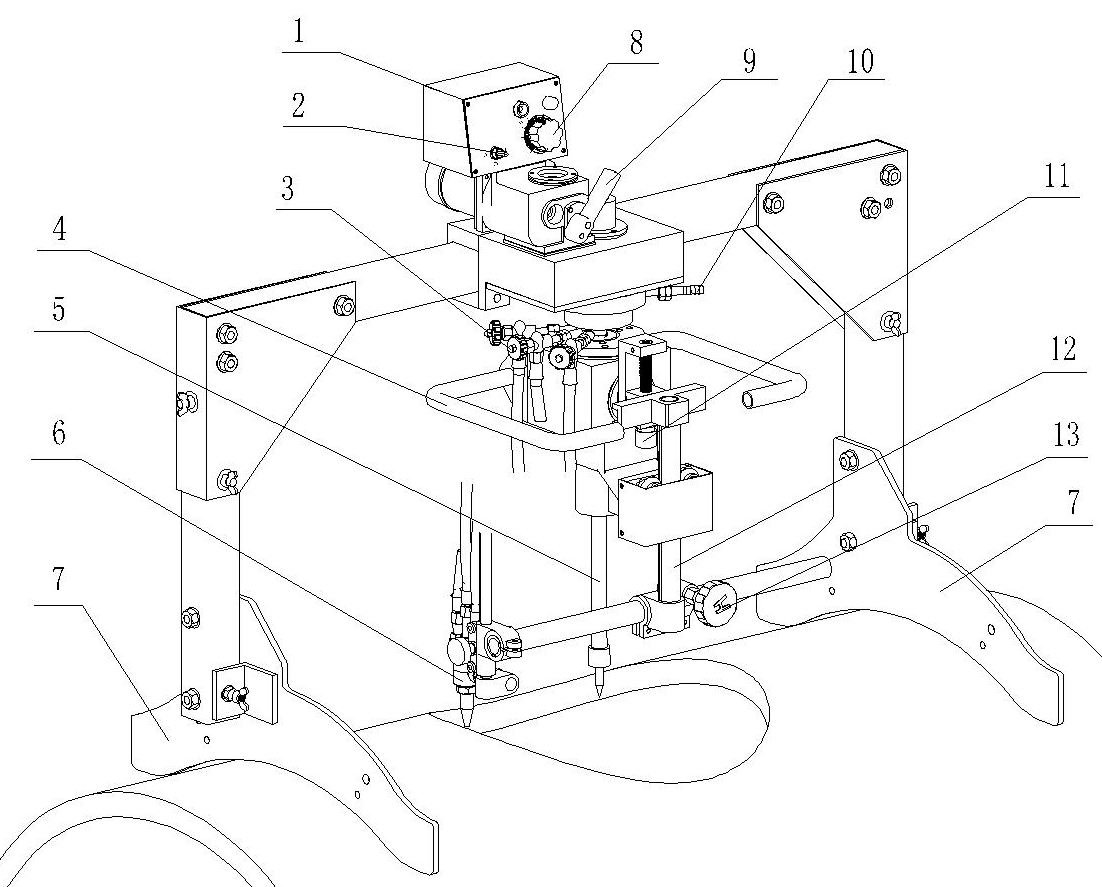

描述

1.控制盒

7.支架

2.倒顺开关

  在钢管上定位机器

3.二通阀

8.调速旋扭

   调节气体的流量

   速度标记分10格,分别从0-10逐步加快。

4.把手

9.离合手柄

   松开离合器,转动该把手,能快速定位割炬。

10.进气接头

5.中心锥

11.割炬高度旋扭

对准在钢管上要切割的圆心,割炬以中心

  通过该旋纽可设置不同的马鞍高度。

   锥为圆心运行一圈。

12.滑杆

6.割炬

13.半径齿条的横移手轮。

技术规格

技术规格

1.重量(主体部件)

:46.5千克

附件

:3.5千克

2.装置尺寸

:1060(L)×560(W)X820(H)MM(主机);

3.速度控制方法

:可控硅控制

4.电源

:交流 220V±10%

5.切割速度

:0.12~1.2rpm

6.切割厚度

:5-50㎜

7.坡口角度

:0~45°

8.切割钢管直径

:Φ800MM或以上(标准配置),增加附件可切割Φ250以上

9.切割有效范围

: Φ80MM-Φ600MM

10.切割直径与管径比率

:1:2或大于此数

11.切割最大矢量高

:0-96MM

12.割嘴

: G02(适用于乙炔)或G03(适用丙烷)

13.电机

: 110V   68W   6000转/分钟

装箱单

将装置小心地从包装箱中取出。首先,检查各部件以确认其完整无缺。下列为应收的标准零部件清单。

1)主体部件

1台

2)小直径管子切割附件

1套

3)割嘴(根据用户需求任选一种)

G02:1#、2#、3#(乙炔)

各1只

G03:1#、2#、3#(丙烷)

各1只

4) 进气接头

1 套

5) 说明书,合格证

各1份

6) 电源电缆

1套

7) 十字螺丝刀

1只

8) 通针

1套
