CO2 焊接自动小车广泛用于船舶、桥梁、机车、钢结构、石油化工等行业,适合多种焊接结构的焊接,如:加强筋板、肋板、交叉部位的焊接,箱型梁的焊接,等等。其主要优点有:减少劳动强度,改善作业环境,提高工作效率,是手工焊的1.5倍,避免人为因素所造成的焊缝质量不良,一般的手工操作的不良率在20%左右,而采用自动焊接小车没有产生焊接不良率, 因此其综合效益,比手工焊提高近200%。自动化程度高,确保焊接质量的稳定性。
适用环境

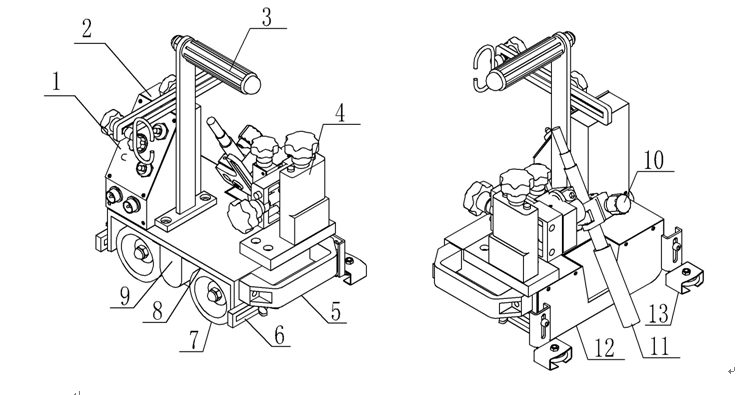

部件名称及说明
HK-8SS由小车本体、X-Y滑块、导向轮、焊枪把手、焊枪摆动器、控制箱等部件组成。
小车本体部分:是整台机器的骨架,是其它部分的载体。
1.控制面板 |
8.底座 |
|
2.控制箱:可以调节小车的所有动作,详细内容参考“控制面板说明”。 |
9.电机罩壳 |
|
10.焊枪夹持器总成:是焊枪的夹持装置,可以方便地进行维修、调整和焊枪的拆卸。 |
||
3.提携手柄:移动机器时提拉此手柄。 4.X-Y移动滑块:调节焊枪位置的装置,焊接当中可以将焊枪进行上下左右的微调。 5.塑胶手柄 6. 导轮杆 7.行走轮 |
||
11.焊枪 12.隔热挡渣板 |
||
13. 导向轮:沿着母材面滚动,引导准确焊接部位的装置。 |
主要技术参数
1.外形尺寸 |
215mm×275mm×215mm |
|
2.机器重量 |
8.5Kg |
|
3.电源电压 |
输入AC220V /输出DC24V |
|
4.功率 |
22W |
|
5.吸附力 |
10~25Kg |
|
6.焊接速度 |
150~900mm/min |
|
7.焊枪调 整范围 |
上下 |
50mm |
左右 |
50mm |
|
作业角 |
±45° |
|
进行角 |
10° |
|
旋转角度 |
360° |
焊接参数
焊丝直径 焊接参数 |
Φ1.2mm |
Φ1.4mm |
Φ1.6mm |
|
电流(A) |
平焊 |
120-300 |
150-380 |
180-430 |
平角焊 |
120-280 |
150-320 |
180-380 |
|
横焊 |
120-280 |
150-300 |
180-330 |
|
电压(U) |
1) U=14+0.051 2) 300A以下时U=0.041+16±1.50 3) 300A以上时U=0.041+20±2.0 |
|||
喷嘴与工件间的距离(H) |
1)200A以下时 H=10~15mm 2)200~350A时 H=15~20mm 3)350~500A时 H=20~25mm |
|||
焊丝伸出长度(L) |
一般取焊丝直径的10倍左右,即L=10d |
装箱清单
将装置小心地从包装箱中取出。首先,检查各部件以确认其完整。各包装组件中包含下列零部件:
1.主机 |
1台 |
2.DC24电源 |
1套 |
3.三芯插头(连接线20m) |
1套 |
4.二芯插头(连接焊枪连接线5m) |
1套 |
5.保险3A |
3只 |
6.内六角扳手(M3、M4、M5、M6) |
各一只 |
7.说明书,合格证 |
各1份 |
