HK-5W便携式带摆动头焊接小车

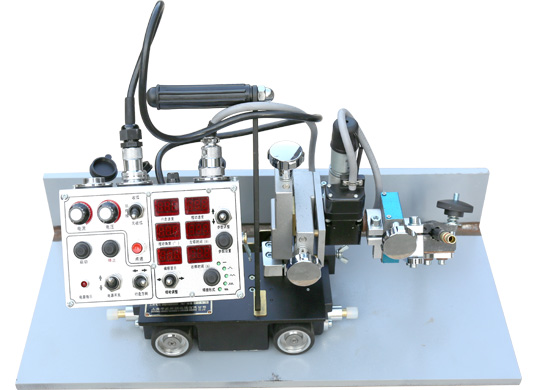

 HK-5W摆动式焊接小车是自动装置,一次焊接可以获得较宽的焊缝。摆动速度、摆动角度、中心偏移位置、和左右停留时间均可调整,适合各种不同规格的焊道。非焊接状态下的小车行走速度为最大值(1900mm/min)。

视频

描述

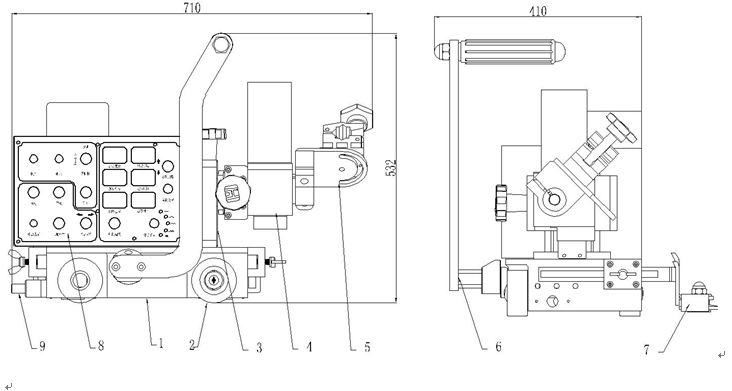

HK-5W由小车本体、X-Y滑块、导向轮、焊枪把手、焊枪摆动器、磁控手柄,控制箱等部件组成。

1)小车本体部分:是整台机器的骨架,是其它部分的载体。

2)驱动部分:是驱动小车的装置,以四个橡胶轮,锥齿轮,链条,链轮组成。

3)X-Y滑块:是调节焊枪位置的装置,焊接当中可以将焊枪进行上下左右的微调。

4)焊枪摆动器:带动焊枪进行摆动模式的焊接。

5)焊枪夹持器:是焊枪的夹持装置,可以方便地进行维修、调整和焊枪的拆卸。

6)磁控手柄:方便小车的安装和移动,安装有永久磁铁,避免小车脱离焊接线的现象。

7)控制箱:可以调节小车的所有动作,详细内容参考“控制面板说明”

8)感应停止开关:焊接到工件末端时被触动后小车自动停止工作。

9)导向轮:沿着母材面滚动,引导准确焊接部位的装置。

10)   焊枪




技术规格

 主要技术参数

1.外形尺寸

430×280×290 mm

2.机器重量

12Kg(包括摆动器)

3.输入电压

AC220V  50HZ

4.摆动电机

DC24V

5.驱动方式

橡胶轮四轮驱动

6.焊接速度

150~1900mm/min



7.焊枪调

整范围

上下

40mm

前后

40mm

作业角

±45°

进行角

10°

8.摆动参数

左右停留时间

0~2.5S

偏移距离设置

0~±8°

摆动速度

0~100

摆动角度

±15°

9.摆动模式选择





焊接参数

                焊丝直径

焊接参数

Φ1.2mm

Φ1.4mm

Φ1.6mm



电流(A)

平焊

120-300

150-380

180-430

平角焊

120-280

150-320

180-380

横焊

120-280

150-300

180-330

电压(U)

1) U=14+0.051

2) 300A以下时U=0.041+16±1.50

3) 300A以上时U=0.041+20±2.0

喷嘴与工件间的距离(H)

1)200A以下时 H=10~15mm

2)200~350A时 H=15~20mm

3)350~500A时  H=20~25mm

焊丝伸出长度(L)

一般取焊丝直径的10倍左右,即L=10d

装箱清单

将装置小心地从包装箱中取出。首先,检查各部件以确认其完整。各包装组件中包含下列零部件:

1.主机

1台

2.电源线(220V/20M)

1根

3.保险丝(220V/2A)

2只

4.内六角扳手

1套

5.连接转换线(500mm)

1根

5.说明书,合格证

各1份
