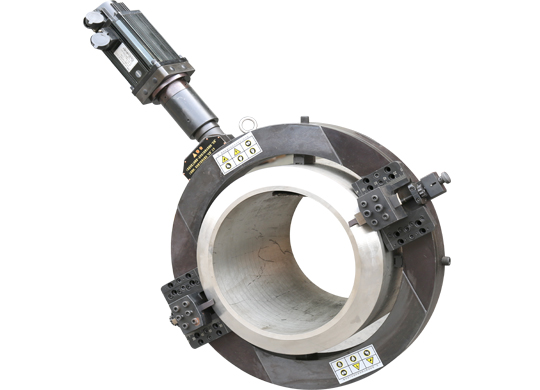

我公司生产的ISD/GPX系列管子切割坡口机功能强大,用途广泛,能够切割、坡口、平面法兰加工。对于管子的壁厚有比较宽的选择范围,其主要特性如下:轻而朴实的设计,使的该切割坡口机成为径向净空量极小的理想工具。设计简单以40﹪幅度降低了部件的繁杂性,大大提高了部件的互换性。功能强大,使用 ISD-600型切割坡口机,即能切割600MM口径的管子。预载式可调轴承和加强型的底部轴承座圈结合在一起,最大限度地提高了机器可靠性和操作功能。固定系统能轻松自动的扣住管子。高强度的刀架滑台,使用寿命长,精确度高。紧固部件要求简单,仅需一个规格的扳手即可进行调节。可选择电动和气动驱动。
ISD-150各部件的名称和作用
1)夹头螺丝:螺丝是平均分布在主机圆环的四周,依次调节该螺丝的距离至到将管子卡住
2)坡口机刀架:标准配置是配两只刀架,一种是安装坡口刀具,另一种是安装切断刀具。
3)涨紧块:涨紧块共有四种,每种四只,要根据坡口管子的直径大小来选择合适的涨紧块才能安装。每种涨紧块都有它相对应的切割管子直径范围。在涨紧块端面上都标有它的使用范围。(详细请查看涨紧块图表)。
4)切断刀具。
5)进刀手柄:当手柄向外拔起时,机器停止自动进刀。反之,当手柄处在最低位时机器开始自动进刀。
6)电机
7)吊环
管材切割坡口加工,生产效率高,速度快,加工表面不变形,无毛刺,特别适用于焊接质量,效率要求较高的场合。大功率伺服电机恒定扭矩输出,适用于各种材料的管道高精度坡口加工。
1)夹头螺丝:螺丝是平均分布在主机圆环的四周,依次调节该螺丝的距离至到将管子卡住
2)坡口机刀架:标准配置是配两只刀架,一种是安装坡口刀具,另一种是安装切断刀具。
3)涨紧块:涨紧块共有四种,每种四只,要根据坡口管子的直径大小来选择合适的涨紧块才能安装。每种涨紧块都有它相对应的切割管子直径范围。在涨紧块端面上都标有它的使用范围。(详细请查看涨紧块图表5)。
4)切断刀具
5)行星减速箱部件
6)电机
7)吊环
8)进刀手柄:当手柄向外拔起时,机器停止自动进刀。反之,当手柄处在最低位时机器开始自动进刀。
9) 伺服电机控制盒
10)手控盒
内坡口装置
技术规格
型 号 |
ISD-150 |
ISD-300 |
ISD-450 |
ISD-600 |
ISD-750 |
ISD-830 |
ISD-900 |
ISD-1050 |
ISD-1230 |
输入电机功率(W) |
1000 |
1500 |
2000 |
2500 |
|||||
电 压 |
AC 220V |
||||||||
频 率 |
50Hz |
||||||||
工作电流 |
6A |
||||||||
切割,坡口管子最大壁厚 |
≤38mm |
||||||||
管子切割 |
65-150 |
150-300 |
300-450 |
450-600 |
600-750 |
650-830 |
750-900 |
900-1050 |
1050-1230 |
刀盘旋转 |
0-20 |
0-18 |
0-16 |
0-14 |
0-12 |
0-11 |
0-10 |
0-9 |
0-8 |
重量(整机净重)(KG) |
30 |
45 |
60 |
80 |
100 |
110 |
120 |
135 |
150 |
涨紧块图表
机器型号涨紧 切割管子直径 块尺寸 范围(mm) |
ISD -150 |
ISD -300 |
ISD -450 |
ISD -600 |
ISD -750 |
ISD -830 |
ISD -900 |
ISD -1050 |
ISD -1160 |
ISD -1230 |
无涨紧块 |
125 -150 |
270 -300 |
420 -450 |
570 -600 |
720 -750 |
800 -830 |
870 -900 |
1020 -1050 |
1130 -1160 |
1200 -1230 |
15mm |
95 -125 |
240 -270 |
390 -420 |
540 -570 |
690 -720 |
770 -800 |
840 -870 |
990 -1020 |
1100 -1130 |
1170 -1200 |
30mm |
65 -95 |
210 -240 |
360 -390 |
510 -540 |
660 -690 |
740 -770 |
810 -840 |
960 -990 |
1070 -1100 |
1140 -1170 |
45mm |
|
180 -210 |
330 -360 |
480 -510 |
630 -660 |
710 -740 |
780 -810 |
930 -960 |
1040 -1070 |
1110 -1140 |
60mm |
|
150 -180 |
300 -330 |
450 -480 |
600 -630 |
680 -710 |
750 -780 |
900 -930 |
1010 -1040 |
1080 -1110 |
75mm |
|
|
|
|
|
|
|
|
980 -1010 |
1050 -1080 |
轴向和径向净空量图表
型号/规格 |
ISD -150 |
ISD -300 |
ISD -450 |
ISD -600 |
ISD -750 |
ISD -830 |
ISD -900 |
ISD -1050 |
ISD -1230 |
“A”DIM(mm) |
156 |
306 |
456 |
606 |
756 |
840 |
910 |
1060 |
1240 |
“B”DIM(mm) |
195 |
270 |
345 |
420 |
495 |
520 |
570 |
645 |
720 |
“C”DIM(mm) |
145 |
145 |
145 |
145 |
145 |
145 |
145 |
145 |
145 |
装箱单
将机器小心地从包装箱中取出。首先,检查各部件以确认其完整无缺。下列为应收的标准零部件清单。
序号 |
名称 |
数量 |
备 注 |
1 |
机器主机 |
1台 |
ISD-150/300/450/600/750/830/900/1050/1230 |
2 |
驱动马达总成 |
1套 |
包括减速机构,1.5KW/1.8KW |
3 |
伺服电气箱总成 |
1套 |
带手控盒及连接线 |
4 |
电源线 |
1根 |
9m |
5 |
伺服电机电源线 |
1根 |
4m |
6 |
伺服驱动控制线 |
1根 |
4m |
7 |
1#涨紧块 |
4 |
15mm |
8 |
2#涨紧块 |
4 |
30mm |
9 |
3#涨紧块 |
4 |
45mm |
10 |
4#涨紧块 |
4 |
60mm |
11 |
内六角扳手 |
1套 |
M1.5-M10 |
12 |
内六角螺丝 |
9只 |
M8X16; M8X40; M8X65 ;各3只 (10.9级) |
13 |
内六角螺丝 |
8只 |
M8X35 (10.9级) |
14 |
内六角螺丝 |
8只 |
M8X25 (10.9级) |
15 |
切断刀 |
2把 |
0度 |
16 |
坡口刀 |
1把 |
30度 |
17 |
坡口刀 |
1把 |
37度 |
18 |
定位销 |
2只 |
|
