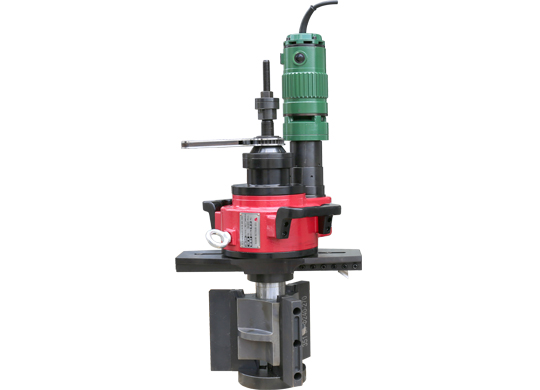

ISY系列内涨式电动管子坡口机是本公司研制的轻便型的钢管坡口加工机具。该系列坡口机专为内径为Φ28~Φ360mm的钢管倒角而设计。本系列钢管坡口机,采用交流220V电机作为动力,内涨式结构,自钢管中心,操作方便。全新的设计理念和造型、卓越的使用性能,使其处于国内坡口加工技术的领先地位。本机可对钢管进行坡口、平面法兰加工。无论管壁厚薄,其加工性能与效率比起传统工艺都有着不可替代的优势。
ISY series internal expanding pipe cutter is a light cutter. It is designed for beveling of pipes, the diameters of which are Φ28~Φ360mm. It adopts AC220V motor and internal expanding structure. It is easy to operate it. This technique is advanced. The machine can do groove cut and face-flange cut. The processing technique is superior to traditional technique.
ISY-80&ISY-28各部件的名称和作用
1. 拉杆:控制涨紧块伸缩的主要部件 |
9. 紧固螺丝:与紧固螺母一起固定涨紧块的轴向位置 10.手提手柄:搬运设备时应抓住把手 11.刀片:切削加工用刀具,用户根据坡口角度要求选择相应的刀片。 12.行星减速箱 |
|
2. 锁紧螺母:转动锁紧螺母,将实现涨紧块的伸缩,让设备紧固与钢管固定 |
||
3. 花键轴 4. 进给手轮装置:工作时,转动进给手轮将实现进刀或退刀 |
||
5. 主机体 |
13.电机减速箱 |
|
6. 刀盘:刀片安装在刀盘上,完成切削过程 |
14.电机:驱动电机,提供设备动力。 15.碳刷窝 |
|
7. 涨紧块:根据钢管内径选择合适的涨紧块,通过拉杆将设备固定在被加工钢管内壁上 8. 紧固螺母 |
16.电源开关:当开关上圆点处于低位置时装置电源接通,开始工作。 17.电源线:连接设备电源,任何时候不得拖拽此电源线 |
1.拉杆:控制涨紧螺杆伸缩的主要部件
2.锁紧螺母:转动锁紧螺母,将实现涨紧螺杆的伸缩,
让设备与钢管固定
3.进给螺杆
4.进给手轮装置:工作时,转动进给手轮将实现进刀或退
刀
5.手提手柄: 搬运设备时应抓住把手
6.主机体
7.刀盘:刀片安装在刀盘上,完成切削过程
8.涨紧板:
9.涨紧螺杆:根据钢管内径选择合适的涨紧螺杆,通
过拉杆将设备固定在被加工钢管内壁上
10.下锥体
11.上锥体
12.行星减速箱固定圈
13.行星减速箱
14.电机减速箱
15.电机: 驱动电机,提供设备动力。
16.碳刷窝
17.电源开关:当开关上白色圆点处于低位置时装置电源接通,开始工作。
18.电源线: 连接设备电源,任何时候不得拖拽此电源线
技术规格(以ISY-80为例)
1.机身外形尺寸 |
:410x480x100mm |
2.重量 |
:7Kg |
3.电源 |
:AC220V±10% 50HZ |
4.坡口钢管内径 |
:ø28mm~ø76mm |
5.坡口钢管外径 |
:ø32mm~ø80mm |
6.一次性切割最大壁厚 |
:15mm |
7.轴向进刀最大行程 |
:35mm |
8.轴向走刀量 |
:0.15mm/r(手动) |
9.电机 |
:AC220V 50HZ 1400W |
装箱单
标准装箱单如下所示,组装设备前,对其进行仔细检查
型 号 |
名 称 |
单 位 |
数 量 |
备 注 |
ISY-80
|
主机 |
台 |
1 |
|
|
花键主轴 |
根 |
1 |
孔径为28到38孔径用 |
|
工具盒 |
只 |
1 |
|
1# |
涨紧块 |
只 |
3 |
|
2# |
涨紧块 |
只 |
3 |
|
3# |
涨紧块 |
只 |
3 |
|
4# |
涨紧块 |
只 |
3 |
|
5# |
涨紧块 |
只 |
3 |
|
6# |
涨紧块 |
只 |
3 |
|
7# |
涨紧块 |
只 |
3 |
|
8# |
涨紧块 |
只 |
3 |
|
9# |
涨紧块 |
只 |
3 |
|
10# |
涨紧块 |
只 |
3 |
|
0度 |
坡口刀 |
块 |
1 |
|
15度 |
坡口刀 |
块 |
1 |
|
30度 |
坡口刀 |
块 |
1 |
|
37度 |
坡口刀 |
块 |
1 |
|
22-24 |
呆扳手 |
把 |
1 |
|
34-36 |
钩形扳手 |
只 |
1 |
|
|
专用扳手 |
把 |
1 |
|
M5 |
内六角扳手 |
把 |
1 |
|
M6 |
内六角扳手 |
把 |
1 |
|
M8 |
内六角扳手 |
把 |
1 |
|
ISY-80 |
操作说明书 |
份 |
1 |
|
ISY-80 |
合格证 |
份 |
1 |
|
|
碳刷 |
只 |
2 |
|
