XG-300J型三轴数控管道相贯线/平板切割机

这机器可以做板材和管道切割.管道直径<=300毫米,是能够通过管道不同的位置做三通孔,圆孔和Centex线偏移。它可以结束分裂肘部切割。它是能够做到的矩形孔,并结束切割管。它采用的是高品质的驱动系统,以确保高的移动稳定性和机械精度。

视频

描述

本机是一种对钢管端部结合处作自动计算和切断的设备。该机器能广泛应用于建筑、化工、机械、冶金等行业的管道结构件的切割加工。这些行业中有大量的管道结和相贯线孔、相贯线端头,,此类加工大多采用制作样板、划线、人工放样、手工切割、人工打磨等落后又繁复的方法来进行。而本机能十分方便的切割此类工件,并且操作人员不需计算与手工编程、只需输入相互配合的管子的半径、相交角度等参数,机器就能自动切割出管子的相贯线、相贯孔。

本机的数控控制界面以图形与数据结合,操作十分简单:工件装夹后的定位、割炬移动、工作转动等由控制箱点动进行,将主管和支管的半径,相交角度,切割速度等参数输入电脑。然后进行人工点火、预热。切割由电脑控制箱进行自动操作。切割的引入引出线可以合理的设计,使切割面的质量得到保证,每次切割后的参数可保存为文件,供以后相同工件使用。

XG-300J系列数控管板切割机为3轴的数控切管机。当设备离开A轴工作台时就是一台平板数控切割机。

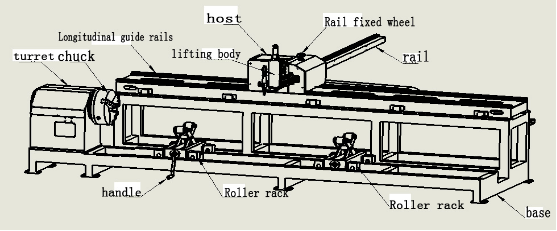

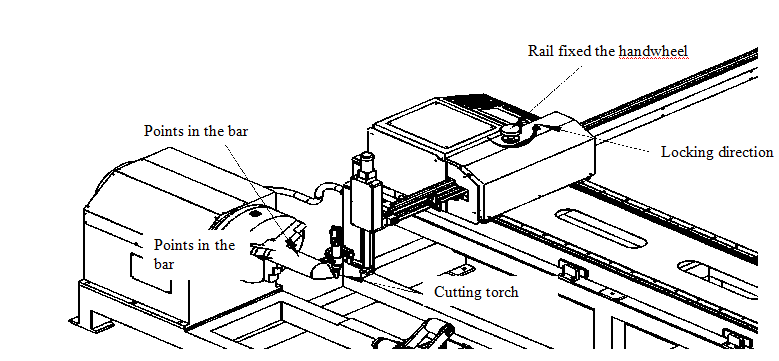

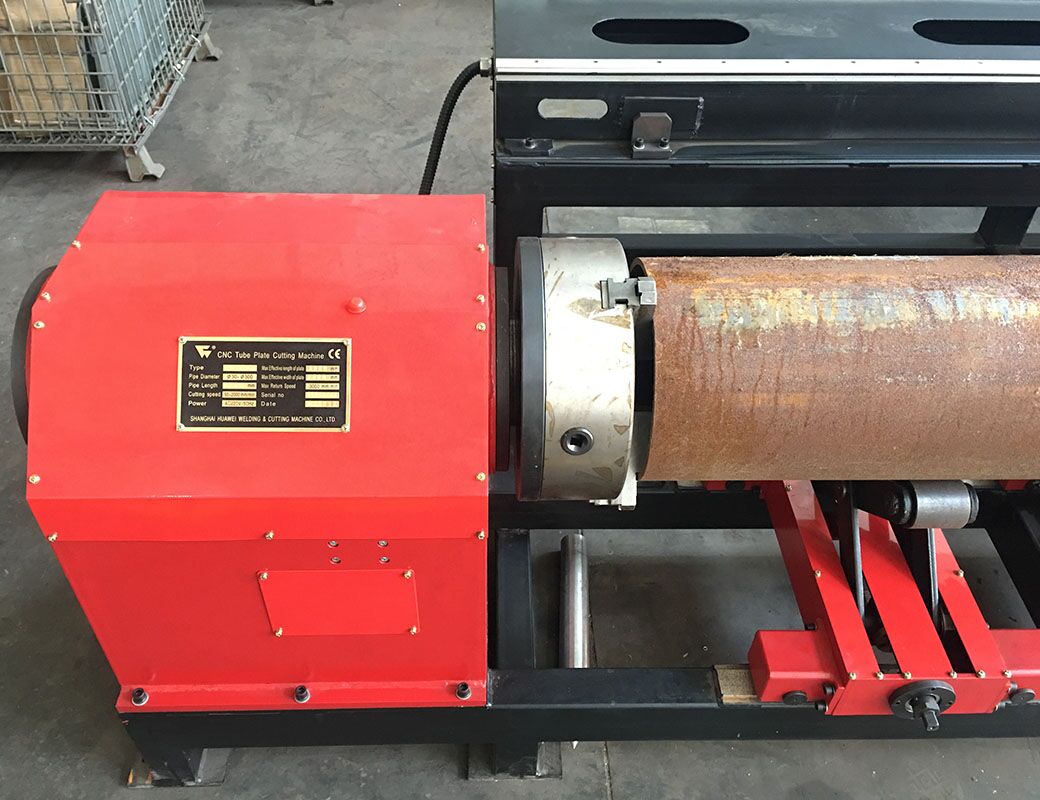

XG-300J 数控管子和板材切割机

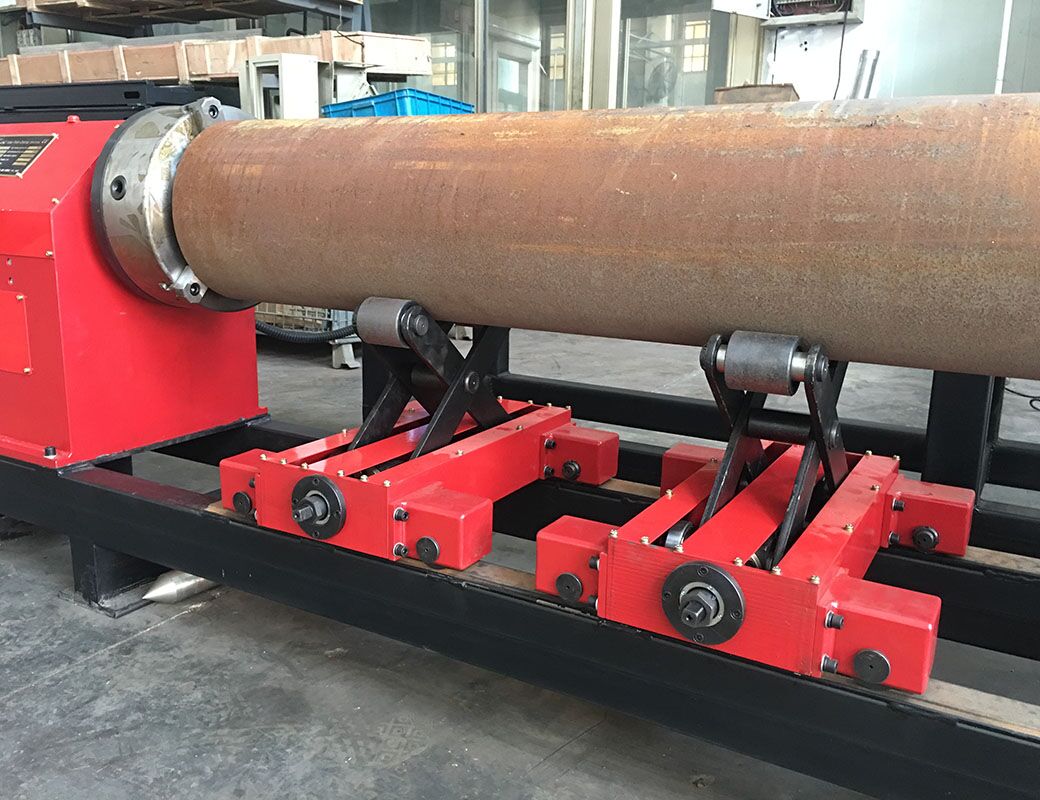

钢管支架

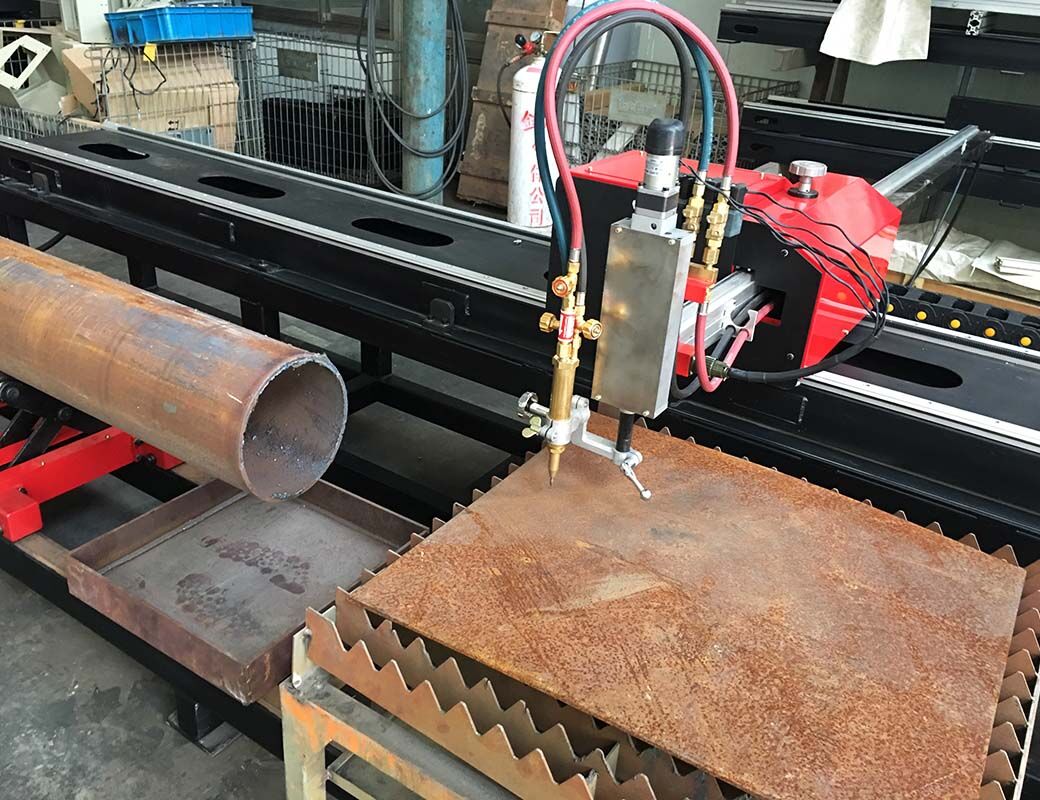

也可增加钢板支架,切割钢板

数控控制器




HUAWEI WELLCUT                                                                            海宝                                                                                      维克多

可供选择的等离子电源

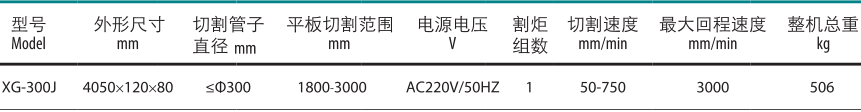

技术规格
